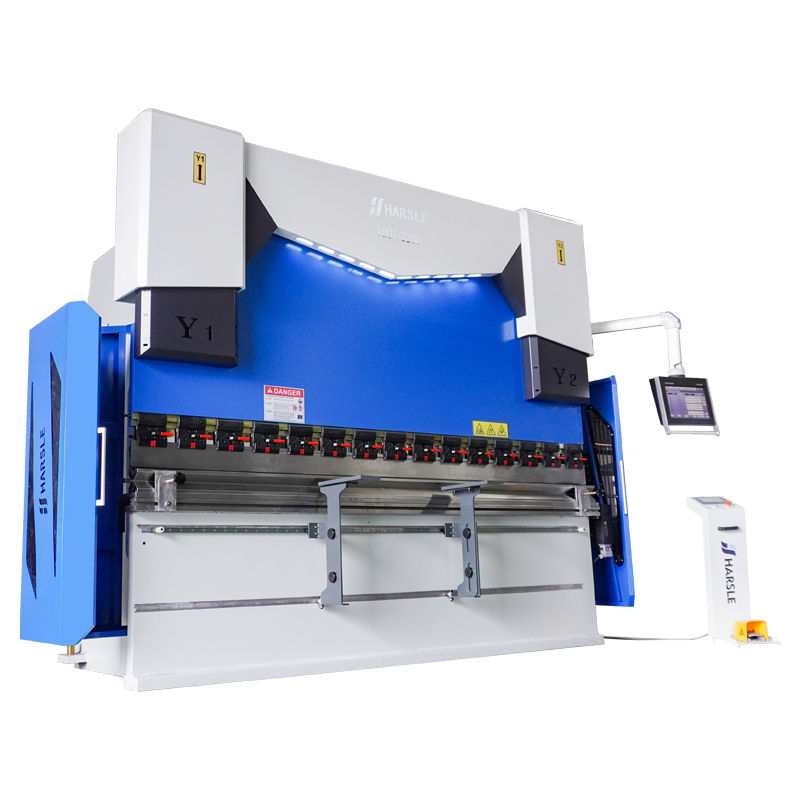

آلة ثني القدم 160T 10 مع DA58T

تصفح الكمية:20 الكاتب:محرر الموقع نشر الوقت: 2023-05-18 المنشأ:محرر الموقع

10 فرامل ضغط القدم

الفرامل الصحافة باستخدام الحاسب الآلي

إن آلة الثني CNC هي نوع من الآلات المستخدمة في تصنيع المعادن لثني الصفائح المعدنية أو مادة الألواح.إنها تستخدم تقنية التحكم العددي بالكمبيوتر (CNC) للتحكم الدقيق في عملية الانحناء وأتمتتها.

تقدم فرامل الضغط CNC العديد من المزايا مقارنة بفرامل الضغط اليدوية أو الهيدروليكية التقليدية.أنها توفر مزيدًا من الدقة والتكرار والسرعة في عملية الانحناء.يسمح استخدام تقنية CNC بتسلسلات الانحناء المعقدة ويقلل من الحاجة إلى الحسابات والتعديلات اليدوية.

10 فرامل ضغط القدم

الخصائص الرئيسية

● يحقق هيكل الآلة الملحومة صلابة عالية.تم تصميم الماكينة بواسطة برنامج ANSYS الذي يمكن أن يضمن موثوقية ودقة فرامل الضغط CNC.

● تم إعادة تصميم مكابح الضغط CNC من سلسلة WE67K بناءً على تفضيل المستخدمين لزيادة الإنتاجية والحفاظ على التكاليف عند الحد الأدنى مع دقة الانحناء العالية وصيانة منخفضة التكلفة.

● يتم الحصول على جودة عالية ودقة ثني متكررة باستخدام أسطوانة متزامنة وصمامات تناسبية

● يمكن تحقيق حساب زاوية الانحناء وحساب موضع المقياس الخلفي عن طريق إدخال معلومات مادة الصفائح المعدنية ، وحجم الورقة وحجم الثقب وحجم القالب.

● نظام التاج يمكن أن يعمل مع جهاز التحكم CNC تلقائيًا لتحقيق دقة ثني وخطية أعلى.نظام التتويج الهيدروليكي ونظام التغرير الآلي اختياريان.

● المقياس الخلفي CNC مع عدة محاور يمكن أن يعمل بشكل جيد مع قطع عمل مختلفة الشكل.

المعايير الفنية

لا.	غرض	وحدة	160 طن / 3200
1	قوة الانحناء	كيلوواط	1600
2	طول الانحناء	مم	3200
3	مسافة الأعمدة	مم	2700
4	عمق الحلق	مم	400
5	شوط الأسطوانة (Y1 ، Y2)	مم	200
6	ارتفاع تحميل القالب (ضوء النهار)	مم	420
7	سرعة المحور Y لأسفل	مم / ثانية	180
8	سرعة عودة المحور ص	مم / ثانية	120
9	سرعة عمل المحور ص	مم / ثانية	4 ~ 15 (قابل للتعديل)
10	دقة المحور ص	مم	± 0.01
11	خطية قطعة العمل	مم	0.3 / م
12	الأعلى.مسافة المقياس الخلفي	مم	500
13	سرعة المحور X والمحور R.	مم / ثانية	400
14	دقة المحور X والمحور R.	مم	± 0.01
15	أذرع منزلقة أمامية	جهاز كمبيوتر شخصى	2
16	دقة زاوية الانحناء	(')	≤ ± 18
17	سدادة إصبع قياس الظهر	جهاز كمبيوتر شخصى	4
18	المحرك الرئيسي	كيلوواط	11
19	البعد	الطول (مم)	3200
		العرض (مم)	1600
		الارتفاع (مم)	11000
