المهام:ال آلة قص يطبق الشفرة العلوية المتحركة والشفرة السفلية الثابتة ، مع فجوة سكين مناسبة لأي صفيحة معدنية بسماكة (مثل الفولاذ الطري والفولاذ المقاوم للصدأ والفولاذ المجلفن وألواح الألمنيوم وما إلى ذلك) ، والتي يمكن أن تمارس قوى القص لتفكيك الصفائح المعدنية وفقًا للحجم مطلوب.
الأنواع: مقصات بدواسة ، آلة قص ميكانيكية ، مقصات كهربائية ، آلة قص شعاع متأرجح ، آلة قص مقصلة.
مبدأ:مقصات الدواسة عبارة عن آلة قص تنزلق نقطة ارتكاز ثابتة لتخفيف ثلثي قوة التشغيل.لقد ثبت أن أدوات الآلة الجزئية المزودة بتغذية بالضغط ذات جودة عالية وخفيفة الوزن ومرنة الحركة ، وهي قابلة للتطبيق على نطاق واسع في القطع اليدوي في صناعات الألواح المعدنية.
سمات: لا توجد قوة بشرية أو طاقة كهربائية ، هيكل مناسب ، إعادة ضبط تلقائية ، دواسة محمولة ، سدادة قطع وتركيب دواسة قابلة للطي ، جودة القطع: قطع نظيف ، بدون نتوء ، لضمان دقة القطع.توفير الطاقة ، التلاعب المريح والاقتصادي والعملي.

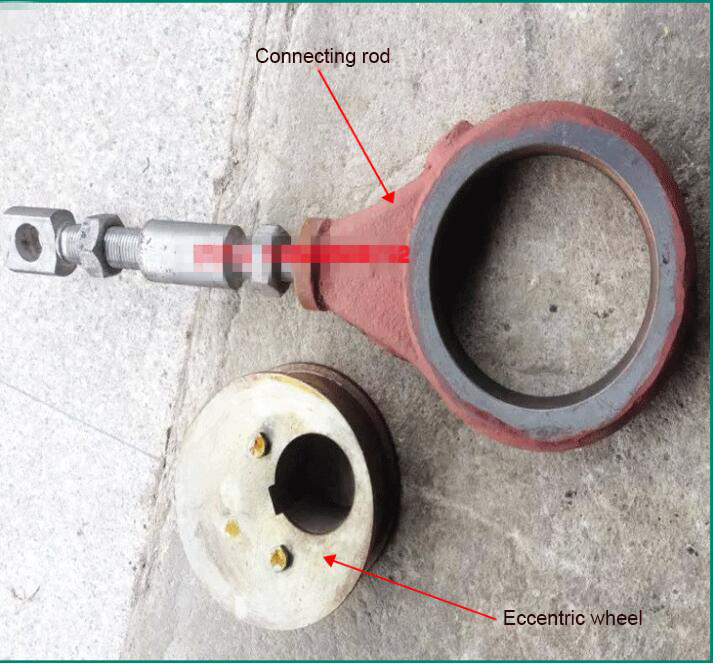

مبدأ:بعد أن تم تدويرها بواسطة قضيب التوصيل الذي يحركه الحامل الذي يمر عبر محرك كهربائي ، فإن العجلة اللامتراكزة المتصلة بمحور الدوران تدفع راحة السكين في حركة المنشار لقطع مواد الألواح.
نموذج:س 11
سمات:هيكل بسيط ، التحكم في القدم فقط الهيكل المصبوب أحادي الكتلة بالكامل 、 الضبط اليدوي backguage.
مبدأ:بعد أن تم تدويرها بواسطة قضيب التوصيل الذي تحركه السلسلة التي تمر عبر محرك كهربائي ، فإن العجلة اللامتراكزة المتصلة بمحور الدوران تدفع محول الشفرة في حركة المنشار لقطع مواد الألواح.
نموذج:Q11D
سمات:فردي وبسيط ، التحكم في مفتاح القدم ، سرعة القطع الأفضل ، الهيكل المصبوب أحادي الكتلة بالكامل ، الضبط اليدوي للقياس الخلفي.
فيديو
مبدأ:يتم تثبيت الشفرة العلوية على مسند السكين ، ويتم تثبيت الجزء السفلي على طاولة العمل.يتحرك مسند السكين حول محور ثابت بحركة ذهابًا وإيابًا ، وحركة منحنية لتحقيق عمليات قطع رأسية مرارًا وتكرارًا.
نموذج:QC12K / Y
سمات:الشفرة العلوية بحواف قطع وشفرة سفلية بأربع حواف قطع تعديل فجوة السكين 、 زاوية قص غير قابلة للتعديل 、 نوع من الأداء السيئ عند قطع مادة سميكة هيكل بسيط وصيانة منخفضة يعود رف السكين بواسطة أسطوانة النيتروجين.
فيديو:
مبدأ:يتم تثبيت أسطوانات الزيت على جانبي الماكينة ، مما يؤدي إلى وضع السكين في حركة جيئة وذهابا عموديا ، لتحقيق القطع الخطي.
نموذج:QC11K / ص
سمات:شفرات علوية وسفلية بأربع حواف قطع تعديل فجوة السكين 、 ضبط زاوية القص كهربائيًا 、 رف السكين بإسطوانات النيتروجين (أو رجوع هيدروليكي 、 تحقيق نوع من الأداء الجيد عند قطع الصفائح المعدنية السميكة.
Ⅲ 、 نظام المعلمات
نظام NC :E21S (المقصلة / شعاع التأرجح)
المهام:فردي / دورة وظيفة الامتياز 40 برنامجًا مخزّنًا ، 25 خطوة لكل برنامج 、 عد قطعة العمل 、 التحكم في المحرك أو العاكس المشترك.
نظام NC :DAC-310 دالة زاوية أو دالة فجوة) , DAC-360
① تعديل فجوة السكين
② تعديل زاوية القص
③ أداء أفضل مع وحدة التغذية الأمامية
④ التحكم في جلطة السمع
⑤قياس خلفي يتحكم فيه محرك سيرفو
ملحوظة:
زاوية القص :تشكلت زاوية بتحريك النصل العلوي والشفرة السفلية لأسفل.
فجوة السكين :المسافة بين وجهي الشفرة.
