اضغط على وصف أدوات الفرامل

تصفح الكمية:22     الكاتب:محرر الموقع     نشر الوقت: 2023-07-11      المنشأ:محرر الموقع

رسالتك

اعتمادًا على تطبيق ومتطلبات الانحناءات ، توجد أشكال هندسية مختلفة لللكمات والقوالب اضغط على الفرامل أدوات لأداء ثني الصفائح المعدنية القياسية أو الخاصة.بدون الاتصال بنظام تثبيت مكابح الضغط ، يكون نوع الأداة مهمًا وإلا فسيكون من المستحيل تحقيق الانحناء المطلوب.

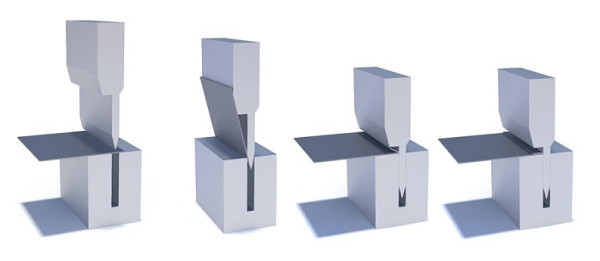

اضغط على وصف أدوات الفرامل


اللكمات القياسية وتموت


اللكمات والقوالب القياسية لفرامل الضغط مطلوبة لإجراء الانحناءات البسيطة للدرجة المطلوبة وفقًا للإعداد وشوط شعاع الآلة.اللكمات القياسية تعني لكمات مستقيمة الشكل لجعل الانحناءات سهلة.نصف قطر الانحناء الداخلي والزاوية وفقًا لهندسة المثقاب.عادةً ما تكون الأدوات القياسية كلاسيكية لأداء ثني الصناديق وأجزاء بسيطة الشكل باستخدام فرامل الضغط.

اضغط على الشركة المصنعة للفرامل


اللكمات الشعاعية


إذا كان نصف القطر الداخلي أكبر من المعيار ويجب الحصول عليه ، فمن الممكن استخدام اللكمات نصف القطرية أو إدراجات نصف القطر لحوامل المثقاب ذات نصف القطر المطلوب لأداء ثني نصف القطر المستقيم الكبير.يعتمد على نصف القطر عادة ما يستخدم مع فتحة كبيرة.يعتمد على الاحتمالات R = 50 أو حتى R = 100 يمكن استخدامها.تستخدم الفرامل الضاغطة ذات الحمولة العالية على نطاق واسع في تشكيلات المواد السميكة للصناعات الثقيلة.

يمكن أن تكون لكمات نصف القطر مختلفة أيضًا ، على سبيل المثال بأسلوب معقوفة لأداء الانحناء بنصف قطر على شكل حرف U.


موت


اللكمات معقوفة


لجعل الشكل U أو القناة المستقيمة لا يمكن استخدامها على الأرجح بسبب الاصطدامات مع الجزء ومعدن المثقاب.لهذه الأغراض عادةً ، تُستخدم مثاقب معقوفة مع الشكل لإمكانية عدم الاتصال بالحافة النهائية للجزء (الشكل الداخلي نصف القطر).Gooseneck يعني التنفيذ الخاص للثقب ليكون الفتحة في المنتصف لنهاية الجزء.مجموعة متنوعة من اللكمات ذات الرأس المنحنية يمكن أن تكون كبيرة جدًا من الأبعاد الصغيرة إلى الكبيرة.

لكمة


اللكمات الخاصة Gooseneck


بالنسبة لأشكال التشكيل الجانبي المعقدة ذات الهندسة المغلقة ، والملامح الخاصة على شكل C وما إلى ذلك لأداء الأسرة على شكل حرف U وما بعده - الانحناء الأخير لإغلاق الملف الشخصي ، نحن على استعداد لتطوير وتقديم اللكمات الخاصة ذات الرأس المنحنية وفقًا للهندسة الخاصة من ملفك الشخصي.

يتم تصنيع هذه اللكمات وفقًا لهندسة الملف الشخصي ، والإمكانيات ، وضربة مكابح الضغط أثناء الانحناء لمنع أي تصادمات وعادة ما يتم تنفيذ المهمة بأداة واحدة حتى لو كانت تتطلب عادةً عدة لكمات مختلفة.


اضغط على الشركة المصنعة للفرامل


الانحناءات الحادة واللكمات ويموت


لإجراء الانحناءات الحادة ، عادة ما يتم استخدام اللكمات والقوالب مع درجات 26-28-30 (أو اللكمات السكين).قد يكون سبب متطلبات الانحناءات الحادة مختلفًا ، ولكن عادةً ما يكون الانحناء المسبق (الانحناء الأول) للجزء المراد تسويته بعد الجانب إلى الجانب.قد يكون التظاهر بهذه الطريقة هو سبب الحد الأدنى من التشوه أثناء التسطيح في المستقبل.

مكابح الضغط المؤازرة


مجموعات أدوات Hemming / Flattening


عادةً ما تُستخدم مجموعات الهيمينغ / التسطيح لأداء الانحناء الحاد بمقدار 26-28 درجة ولعمل التسطيح بنفس الأداة بفضل البناء المترابط الخاص للثقب.تتكون عملية التسطيح من خطوتين: ثني الجزء الأساسي الحاد والتسطيح الثاني لمنطقة الانحناء.هذا الاحتمال له حدود حسب الطول اللازم للتسطيح وسماكة المادة.يمكن استخدام مجموعات التسطيح القياسية بشكل عام للمعدن الرقيق.



معرض مكابح الضغط


أدوات الفرامل الصحافة Z-bend


يمكن استخدام أدوات فرامل الضغط الخاصة (مجموعة الثقب والقوالب أو أدوات الإزاحة) للتشوهات الخاصة بطريقة الختم ، على سبيل المثال ، Z-bend في ثني واحد.لأداء الانحناء بهذه الطريقة ، عادة ما يتم استخدام هندسة الشكل بحيث تكون طريقة التشوه مختلفة عن الانحناء الهوائي.

وظيفة الختم العامة الأخرى هي أداء الضلوع على الصفائح المعدنية باستخدام مكبس الضغط.



المصطلحات الرئيسية والمسرد

تكنولوجيا


ثني الهواء - تقنية ثني مكابح الضغط حيث يتلامس الجزء مع الحواف الخارجية للقالب وبنهاية الثقب في المنتصف.يتم إجراء الانحناء بواسطة المثقاب الذي يتم تحريكه بقوة باتجاه مركز القالب ولا يأتي عادةً مع التلامس مع القالب مع الجزء.بشكل عام ، تكون الفتحة على شكل V أعمق لتعويض الزنبرك الخلفي للجزء بعد الانحناء.ثني الهواء هو التقنية القياسية والأكثر شيوعًا لثني الصفائح المعدنية باستخدام مكبس الضغط.


الانحناء السفلي - المبدأ الخلفي للثني حيث يتلامس القالب مع الجزء للتحرك نحو الثقب لأداء الانحناء.تعمل مكابح الضغط على تحريك القالب بدلاً من ثقب في ثني الهواء بحيث يكون للتلامس مع الأجزاء نقطتان.يمكن استخدام الانحناء السفلي مع البناء الخلفي للآلات مع شعاع سفلي متحرك من فرامل الضغط أو بعض التطبيقات الخاصة جدًا.


سك أو دمغ - مبدأ الثني وهو الختم في الواقع حيث تكون القطعة ملامسة بشكل كامل لشكل الثني وتموت عندما يتم توصيلها في نهاية المنعطف.تسمح هذه التقنية بالحصول على شكل Z-bend للجزء أو الأخدود أو الضلع أو أي تشوه خاص آخر.الأدوات فريدة لشكل الجزء وتكرر شكل الجزء.يتطلب النقش أو الختم قوة ثني عالية ويمكن إجراؤها دون الحاجة إلى دقة عالية.


3 نقاط الانحناء - تقنية الثني الخاصة والتي تعتبر خاصة للفرامل الضاغطة لماكينات الثني Bystronic-Hammerle.التكنولوجيا خاصة بسبب بناء القالب والتحكم في الجزء السفلي.يتم ملامسة الموضع السفلي المتمركز للقالب مع الجزء أثناء الانحناء والتحكم فيه باستخدام CNC.تُعلن التقنية بأنها الأفضل للأجزاء الخاصة والمعقدة جنبًا إلى جنب مع أعلى دقة في الانحناء.


تفاصيل الجهاز


قوة الانحناء - قوة الانحناء المعلنة لفرامل الضغط هي الحد الأقصى.حصلت على القوة للانحناء.يتم حساب قوة الانحناء وفقًا لسماكة الجزء ، ومتطلبات المادة والانحناء.


طول الانحناء - تم الإعلان عن طول الانحناء كطول الجدول والحد الأقصى.الطول الممكن لتركيب الأدوات.يُظهر طول الانحناء عادةً إمكانية ثني الطول باستخدام مكبس الضغط.يمكن أن يكون طول الانحناء قياسيًا (يُعلن عنه عادةً) أو داخل الأعمدة (وهو نفس المسافة بين الأعمدة) للأجزاء التي تتطلب وضعًا عميقًا داخل الحلق.


شعاع متحرك ، سفر ، اجتياز - عادةً ما يتم تحريك الحزمة العلوية للماكينة جنبًا إلى جنب مع المثقاب باتجاه القالب لأداء الانحناء.الشعاع لديه حركة متحكم بها مع الأنظمة الهيدروليكية أو الكهربائية.


شوط مكابح الضغط - شوط الشعاع المعلن للانتقال من الموضع العلوي.تعد ضربة الانحناء جنبًا إلى جنب مع تفاصيل وأحجام الثقب والقالب ضرورية لدراسة احتمالات الانحناء.


فتح الفرامل الصحافة ، وضح النهار - الحد الأقصى.المسافة الممكنة من الموضع العلوي للحزمة والجدول السفلي بدون الأدوات المثبتة.


المقياس الخلفي لفرامل الضغط - المقياس الخلفي هو النظام الرئيسي في الجزء الخلفي من مكابح الضغط والذي يستخدم كسدادة أو تثبيت لموضع الجزء أثناء الانحناء.المقياس الخلفي هو وحدة معقدة مع حركات منفصلة من محرك يدوي إلى محرك مؤازر يصل إلى 6 محاور متحركة مع تحكم CNC للأجزاء والبرامج المعقدة.


التتويج ، الانحراف - اضغط على المكابح لأن الهيكل يحتوي على انحرافات الهيكل الداخلي أثناء الانحناء والتي يتم حسابها والموضوع للتخلص من الانحناء بدقة.اعتمادًا على بناء مكبس المكبس ، يمكن أن يكون تعويض مثل هذه الانحرافات بناء متكامل ، يدويًا يدويًا ، هيدروليكيًا مع تحكم CNC ، إلخ.


تحامل وتثبيت الأداة - وحدات وأنظمة تثبيت اللكمات والقوالب مع العارضة ومنضدة مكبس الضغط.هناك العديد من أنظمة التثبيت والتثبيت التي تعتمد على الطراز والشركة المصنعة ، وإمكانيات الماكينة وما إلى ذلك.بشكل عام ، يعتبر التثبيت يدويًا ولكن يمكن استبداله بوحدات تعمل بالهواء المضغوط أو هيدروليكي.


تفاصيل الأداة


أعلى أداة أو لكمة - أداة علوية متصلة بالشعاع العلوي لمكبح الضغط.


موت - أداة سفلية متصلة بالجدول السفلي.


حامل لكمة - وحدة تثبيت علوية مع عناصر التثبيت والعناصر الوسيطة لتثبيت المثقاب داخل الوحدة.


حامل القالب - أداة تثبيت سفلية مع عناصر تثبيت لتثبيت القالب على المنضدة.


زاوية الأداة - زاوية طرف المثقاب أو أخدود القالب حسب الرغبة مع هندسة الأداة.


نصف قطر الأداة - نصف قطر طرف المثقاب في نهاية أو نصف القطر الخارجي للقالب (نقطتان خارجيتان للقالب) أو نصف القطر الداخلي للقالب (نصف القطر الداخلي داخل أخدود القالب).


أخدود الموت - أخدود داخلي للقالب (فتح V) كتفاصيل الأداة السفلية.


Multi-V يموت - قوالب خاصة مع عدة فتحات على شكل حرف V على جوانب مختلفة للاستخدام العام.


يموت شكل T - يموت T لأن 1-V يموت بارتفاعات مختلفة.


ارتفاع وعرض الأداة - الأحجام الخارجية للأدوات.
