تصميم أمثل لأجزاء ناقل الحركة لماكينة درفلة الألواح بأربع أسطوانات

تصفح الكمية:21     الكاتب:محرر الموقع     نشر الوقت: 2023-08-22      المنشأ:محرر الموقع

رسالتك

لوحة ذات أربع أسطوانات آلة المتداول هي معدات آلات ثقيلة غير قياسية ضرورية لصناعة تصنيع المعدات الميكانيكية ، خاصة لشركات تصنيع الحاويات.يتم استخدامه بشكل أساسي في دحرجة أنواع مختلفة (مواد) من ألواح الصلب إلى أجزاء ميكانيكية أسطوانية وفقًا لمتطلبات التصميم والتصنيع.تنتمي إلى آلات ومعدات صب البلاستيك.نظرًا لأن آلة درفلة الألواح بأربع أسطوانات تحتاج إلى لحظة إلتوائية كبيرة في عملية دحرجة اللوح ، فإن تصميم الأمان لأجزاء النقل مهم بشكل خاص.

● التحليل الإنشائي لأجزاء النقل لآلة درفلة الألواح ذات الأربع أسطوانات

يتم استخدام أجزاء النقل لماكينة الدرفلة بأربع أسطوانات بشكل أساسي لتوفير عزم دوران لبكرات العمل على آلة الثني ذات الأربع أسطوانات.تتكون أجزاء النقل بشكل أساسي من نصف وصلات ، وجلب مكون ، ولوحات توصيل ، ودبابيس توصيل ، كما هو موضح في الشكل 1. يحتاج تصميم لوحة التوصيل إلى مراعاة وجود عامل أمان كافٍ تحت حمل العمل.نظرًا لأن الشكل الهيكلي للوحة التوصيل يختلف عن الشكل التقليدي ، لا يمكن تطبيق طريقة الميكانيكا المرنة بشكل كامل للحصول على حل تحليلي دقيق.في الوقت نفسه ، يتم تجاهل تركيز الضغط للوحة التوصيل بسهولة أثناء محاكاة العناصر المحدودة للوحة التوصيل ، مما يؤدي إلى تشكيل تشوه لوحة التوصيل أو تلف الكسر.

أجزاء من آلة درفلة الألواح بأربع أسطوانات

● خطة التحليل المثلى للوحة اتصال نقل آلة الدرفلة ذات الأربع أسطوانات

متغير التصميم

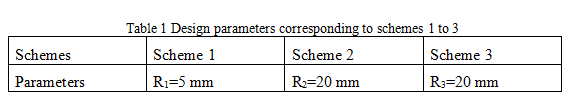

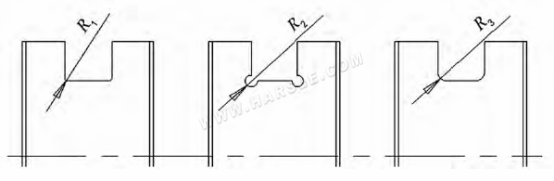

التصميم الأمثل هو تقنية لإيجاد وتحديد خطة التصميم المثلى.يشير ما يسمى بالتصميم الأمثل إلى مخطط يمكنه تلبية جميع متطلبات التصميم ، وله أقل وزن وإجهاد وتكلفة وما إلى ذلك ، وتكون صعوبة المعالجة منخفضة نسبيًا.لغرض تقليل تركيز الإجهاد للوحة التوصيل وتلبية احتياجات الإنتاج والمعالجة للمؤسسة ، يتم تحديد ثلاثة مخططات للتحسين ، كما هو موضح في الشكل 2 ، وتظهر معلمات تصميم مخطط التحسين المقابل في الجدول 1.

أجزاء من آلة درفلة الألواح بأربع أسطوانات

أجزاء من آلة درفلة الألواح بأربع أسطوانات

نموذج تحليل التحسين

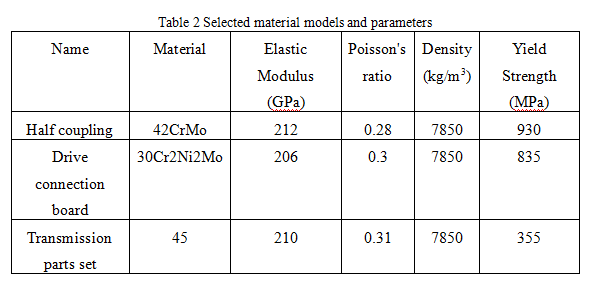

نظرًا لأن إنشاء نموذج التحليل وتقسيم الشبكة وتحديد شروط الحدود وعوامل أخرى لها تأثير كبير على هيكل تحليل التحسين ، لا سيما اختيار شروط الحدود لتحليل التحسين لاتصال الإرسال اللوحة وحدها صعبة ، ومعالجة الشروط الحدودية غير دقيقة. لا بد أن تكون نتائج تحليل التحسين غير متوفرة ، لذا فإن نموذج تحليل التحسين هذا يحدد أجزاء النقل لآلة درفلة الألواح الأربعة بأكملها.يتم عرض نموذج المواد والمعلمات المحددة في تحليل التحسين في الجدول 2.

أجزاء من آلة درفلة الألواح بأربع أسطوانات

⒊ اختيار الظروف المثلى لحدود التحليل

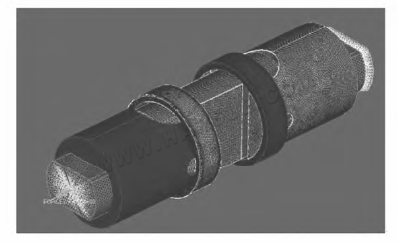

من أجل التحليل الأمثل لأجزاء نقل الأسطوانة لماكينة درفلة الألواح ذات الأربع أسطوانات ، يتم محاكاة إزاحة الاتجاهات الستة في السطح النهائي للأسطوانة العلوية ، ويتم تطبيق عزم دوران يبلغ 533t · mm في نهاية القيادة.تكون نقاط التلامس المطبقة أثناء إنشاء نموذج التحليل كما يلي: يتم تطبيق 8 طرق اتصال قياسية بين لوحة التوصيل وأجزاء النقل في نصف اقتران ، ومعامل الاحتكاك 0.3 ، والتلامس بين لوحة التوصيل وأجزاء النقل في نصف اقتران هو محاكاة الحالة ؛يتم تطبيق طريقتين قياسيتين للتلامس بين أجزاء نقل نصف اقتران ونصف اقتران ، معامل الاحتكاك هو 0.3 ، والذي يحاكي حالة التلامس بين أجزاء نقل اقتران نصف اقتران ونصف اقتران ؛يتم تطبيق النصف.يحتوي وضع التلامس للروابط في أداة التوصيل 2 على معامل احتكاك قدره 0.3 ، والذي يحاكي حالة التلامس بين نصف اقتران والكم.يتم عرض معالجة الشروط المتشابكة والحدود في الشكل 3.

أجزاء من آلة درفلة الألواح بأربع أسطوانات

نتائج التحليل الأمثل للوحة توصيل ناقل الحركة

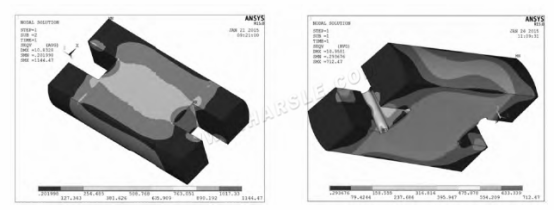

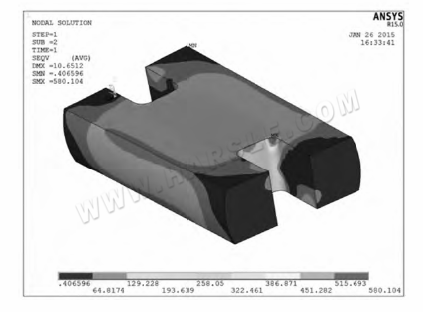

في المخططات الثلاثة ، يحدث الحد الأقصى من الضغط في أجزاء النقل في الزوايا الداخلية للوحة توصيل ناقل الحركة ، ومع زيادة الزوايا ، يميل الضغط إلى الانخفاض ، كما هو موضح في الأشكال 4-6.يعتمد المخطط 3 على المخططين السابقين وهو الأفضل من بين المخططات الثلاثة.أقصى إجهاد هو 580.104 ميجا باسكال ، وهو أقل من إجهاد الخضوع للمادة 30Cr2Ni2Mo ، وهو 835 ميجا باسكال ، وعامل الأمان أكبر من 1.4.انظر الجدول 3 للحصول على التفاصيل.

أجزاء من آلة درفلة الألواح بأربع أسطوانات

أجزاء من آلة درفلة الألواح بأربع أسطوانات

⒌ الخلاصة

يتم استخدام العنصر المحدود كطريقة تحليل لتحسين تصميم لوحة توصيل ناقل الحركة.تحت فرضية ضمان متطلبات القوة ، فإن التصميم الهيكلي الأمثل للوحة توصيل النقل يكون أكثر منطقية.

⑵ باستخدام طريقة تحليل ومقارنة المخططات ، يمكنك بسرعة قفل مخطط التصميم الأمثل والعثور على قواعد التصميم منه.خاصة في تصميم المنتجات المتسلسلة ، يمكن أن تزيد هذه الطريقة من كفاءة التصميم وإدراك التصميم.
