الهيكل النموذجي للآلة الهيدروليكية

نموذجي الضغط الهيدروليكي تشتمل آلية الماكينة بشكل أساسي على النوع ذو الأربعة أعمدة بثلاثة عوارض، والنوع المنسدل بعمود مزدوج، ونوع الإطار ونوع الذراع المفرد، ومن بينها المكبس الهيدروليكي ثلاثي الشعاع وأربعة أعمدة هو الشكل الشائع للآلة الهيدروليكية للأغراض العامة.

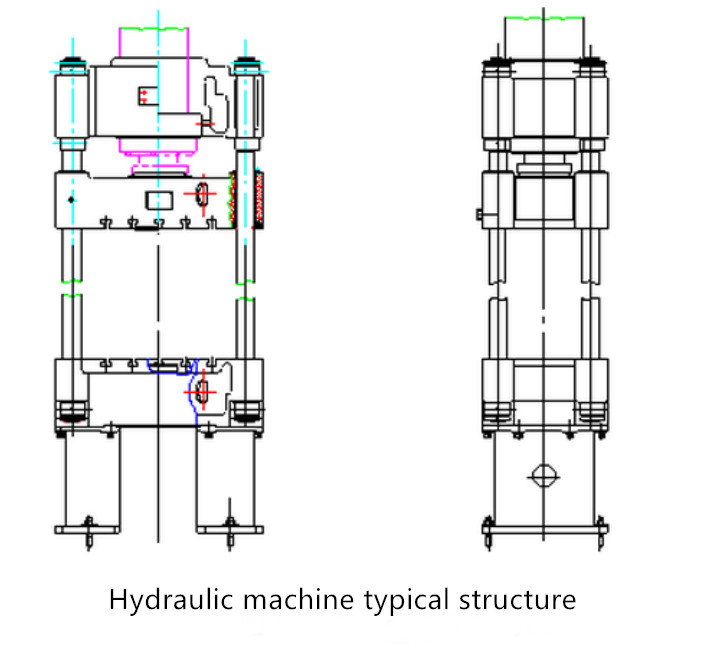

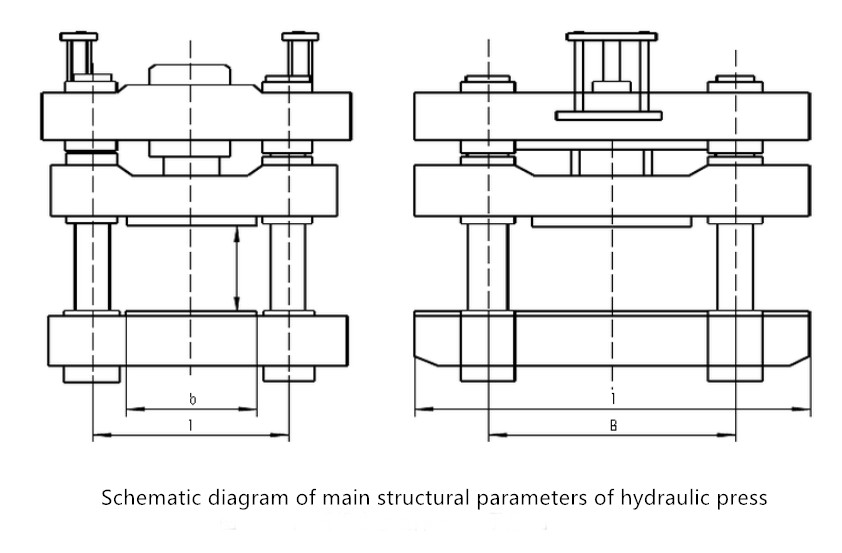

يظهر في الشكل هيكل الآلة الهيدروليكية ذات ثلاثة عوارض وأربعة أعمدة 300.يتكون من عارضة علوية وعارضة سفلية وأربعة أعمدة و16 صامولة داخلية وخارجية لتشكل إطارًا مغلقًا.يخضع الإطار لحمل العمل الكامل.يتم تثبيت أسطوانة العمل على العارضة العلوية، وتحتوي أسطوانة العمل على مكبس عمل متصل بالعارضة المتحركة.

يتم توجيه العارضة المتحركة بواسطة 4 أعمدة وتتبادل بين الحزم العلوية والسفلية.يتم تثبيت السندان العلوي تحت العارضة المتحركة، ويتم تثبيت السندان السفلي على طاولة العمل مع العارضة السفلية.عندما يدخل السائل عالي الضغط إلى أسطوانة العمل، يتولد ضغط كبير على المكبس، ويتم دفع المكبس والعارضة المتحركة والسندان العلوي والسندان العلوي إلى الأسفل لإحداث تشوه بلاستيكي لقطعة العمل بين الجزء العلوي والسفلي السندان.وفي الوقت نفسه، تتحقق حركة العودة بعد الانتهاء من العمل.

المكونات الرئيسية للمكبس الهيدروليكي ذو 3 عوارض و4 أعمدة هي:

1. العمود: العمود هو العضو الداعم الرئيسي للإطار والعضو الرئيسي المتلقي للقوة، وهو أيضًا العضو الموجه للكمرة المتحركة.ولذلك، فإن العمود لديه متطلبات عالية القوة والصلابة والدقة.المواد المستخدمة في العمود، والأبعاد الهيكلية، وجودة التصنيع والاتصال بالعارضة، ودرجة التحميل المسبق، وما إلى ذلك، كلها لها تأثير كبير على أداء العمل وحتى عمر الخدمة للآلة الهيدروليكية.

يتكون العمود عادة من المواد التالية: 35 فولاذ، 45 فولاذ، 40Cr، 20MnV، 20MnSiMo، وما شابه.

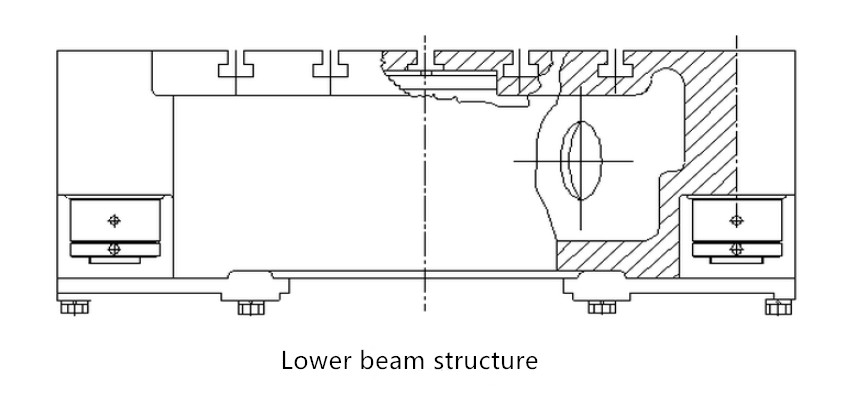

2. العارضة: تشمل الحزمة العارضة العلوية، والعارضة السفلية، والعارضة المتحركة، وهي أجزاء مهمة في الآلة الهيدروليكية.نظرًا لحجم المخطط الكبير للشعاع، من أجل توفير المعدن وتقليل الوزن، يتم تشكيل هيكل على شكل صندوق مجوف بشكل عام، ويتم إضافة لوحة داعمة في المنتصف.تحمل مكانًا كبيرًا للمساعدة على متن السر.من أجل تحسين الصلابة وتقليل الضغط المحلي، يتم توزيع اللوحة المساعدة بشكل عام على شكل مربع أو شعاعي، ويتم تشكيلها على شكل أسطواني في مكان يتم فيه تركيب الأسطوانات والغطاسات والأعمدة المختلفة، بحيث يتم تقليل صلابة سطح الدعم الحلقي موحد قدر الإمكان.واستخدم لوحة المعيشة والجدار الخارجي للتواصل مع بعضهما البعض.

يحتوي الشعاع على نوعين من هيكل الصب والهيكل الملحوم.شعاع الآلة الهيدروليكية المتوسطة والصغيرة ذات حجم الدفعة الكبيرة مصنوع من الحديد الزهر أو الفولاذ المصبوب.في السنوات الأخيرة، زاد هيكل اللحام، وكانت المادة بشكل عام من الفولاذ Q235 أو 16Mn.

إن عوارض الماكينات الهيدروليكية المتوسطة والصغيرة هي في الغالب هياكل متجانسة، في حين أن عوارض الماكينات الهيدروليكية الكبيرة غالبًا ما يتم تصميمها ودمجها نظرًا لقدرات التصنيع والنقل، ويتم توصيلها عن طريق المفاتيح ومسامير الشد.

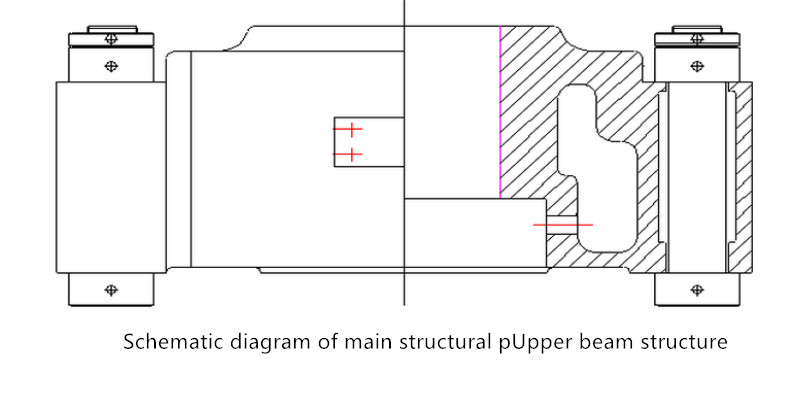

هيكل الشعاع العلوي كما هو موضح في الشكل.وفقًا للصيغة التجريبية العامة، يكون إطار صب العارضة العلوية بشكل عام 0.4-0.8 مرة من امتداد الشعاع.هنا، ارتفاع العارضة هو h=690mm، وسمك جدار صندوق الصب هو d=40mm.سمك اللوحة د = 40 ملم.

3. حساب الارتباط للشعاع المتحرك

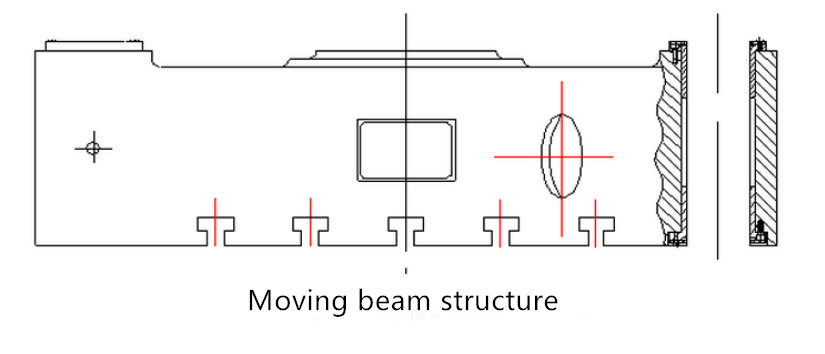

يظهر هيكل الشعاع المتحرك في الشكل.يبلغ ارتفاع الشعاع المتحرك عمومًا 0.3-0.5 مرة من امتداد الصندوق.هنا، يبلغ ارتفاع صندوق العوارض المتحركة 450 مم في الساعة، وسمك جدار صندوق صب العوارض المتحركة هو a = 40 مم، وسمك اللوحة الداعمة هو b.= 40 ملم.
