تصميم نظام تشغيل آلة تشكيل الفلنجة

المستوى الصناعي هو مقياس للتنمية الاقتصادية للبلد.ومع ذلك، فإن المستوى الصناعي في الصين لا يزال منخفضا للغاية، لذلك من الملح تسريع تنمية التصنيع في الصين.زيادة الإنتاج الصناعي الكفاءة هي الأولوية القصوى للتنمية الصناعية.آلة تشكيل الفلنجة هي واحدة من المنتجات المبتكرة المصممة لتحسين الكفاءة الصناعية.

في الماضي، تم تصنيع حواف القنوات الكبيرة بطريقة الختم التقليدية.لا تستهلك طريقة التصنيع هذه الوقت والمواد الاستهلاكية فحسب، بل أيضًا نظرًا لأن قطر شفة القناة كبير، فإن المادة من السهل أن تفشل، وهو لا يفضي إلى القولبة.آلة تشكيل الحافة تعوض هذا النقص.إنها تستخدم الأسطوانات العلوية والسفلية لضغط زاوية الفولاذ إلى شفة دائرية.ملامح تشكيل شفة آلة:

1. يمكن استخدامه ليس فقط للفلنجات الفولاذية ذات الزاوية المتدحرجة، ولكن أيضًا لدرفلة الفولاذ المسطح والأنابيب المستديرة.

2. الشفاه المتعددة القابلة للدوران لمرة واحدة بنفس المواصفات والكفاءة العالية.

3. بعد التقريب، لا يتم اكتشاف شكل القسم الفولاذي.يمكن استخدامها مع آلة عض الفم المسطحة المفردة وآلة التقريب المائلة ثلاثية الأسطوانات لإكمال تشكيل القناة الدائرية، والتي تعد بمثابة دعم مهم المعدات اللازمة للإنتاج الصناعي.

شفة المفاهيم ذات الصلة

1. خصائص شكل شفة

تسمى الحافة أيضًا بالشفة أو الحافة، ويتم توصيل الأجزاء التي تربط الأنبوب والأنبوب بنهاية الأنبوب.هناك ثقوب في الحافة، ويمكن ارتداء البراغي لجعل الشفتين متصلتين بإحكام.الشفاه هي مختومة بالحشيات.تركيبات الفلنجة هي تركيبات ذات فلنجات (فلنجات أو أراضي).يمكن صبها أو تصنيعها عن طريق الشد أو اللحام.يتكون اتصال الحافة من زوج من الشفاه وفاصل وعدد من البراغي والصواميل.ال يتم وضع الحشية بين سطحي مانع التسرب للشفة.

بعد تشديد الجوز، يصل الضغط المحدد على سطح الحشية إلى قيمة معينة ثم يتشوه، ويملأ التفاوت على سطح الختم لجعل المفصل مشدودًا.المفصل ذو الحواف هو مفصل قابل للفصل.

وفقا للأجزاء المتصلة، يمكن تقسيمها إلى شفة الحاوية وشفة الأنبوب.وفقا لنوع الهيكل، هناك شفة متكاملة، شفة لوبير وشفة ملولبة.تحتوي الفلنجات المتكاملة الشائعة على فلنجات ملحومة مسطحة و الشفاه اللحام بعقب.تتميز شفة اللحام المسطحة بصلابة ضعيفة ومناسبة للمناسبات ذات الضغط p≥4MPa.تسمى شفة اللحام التناكبي أيضًا بشفة الرقبة العالية، وهي صلبة نسبيًا ومناسبة للمناسبات ذات الرقبة العالية درجة حرارة الضغط.هناك ثلاثة أنواع من أسطح إغلاق الفلنجة: سطح منع التسرب المسطح، مناسب للمناسبات التي لا يكون فيها الضغط مرتفعًا والضغط المتوسط ​​غير سام؛سطح الختم المقعر والمحدب مناسب للمناسبات ارتفاع الضغطسطح ختم الأخدود مناسب للوسائط القابلة للاشتعال والانفجار والسامة ومناسبات الضغط العالي.

2. اتصال شفة

توصيل الفلنجة هو تثبيت أنبوبين أو تجهيزات أنابيب أو معدات على الفلنجة، وبين الشفتين، باستخدام حصائر الفلنجة، مثبتة معًا بمسامير لإكمال الاتصال.بعض التركيبات والمعدات لها حواف خاصة بها وهي كذلك ذات حواف.يعد اتصال الحافة طريقة اتصال مهمة لبناء خطوط الأنابيب.

وصلة الحافة سهلة الاستخدام ويمكنها تحمل الضغوط الكبيرة.تستخدم وصلات الفلنجة على نطاق واسع في الأنابيب الصناعية.في المنزل، يكون قطر الأنبوب صغيرًا ومنخفض الضغط، ولا يكون اتصال الحافة مرئيًا.اذا أنت في غرفة المرجل أو موقع الإنتاج، والأنابيب والمعدات ذات الحواف موجودة في كل مكان.

حساب تصميم نظام النقل

1. الهيكل العام

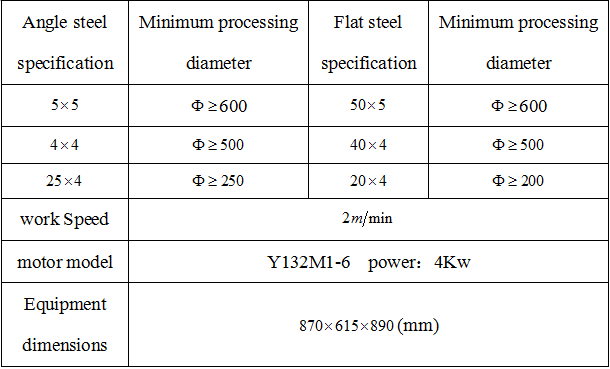

تتكون الآلة بشكل أساسي من إطار وصندوق نقل وجهاز ضغط ونظام كهربائي.بعض المعلمات التقنية الرئيسية هي كما يلي:

2. إعداد نظام النقل

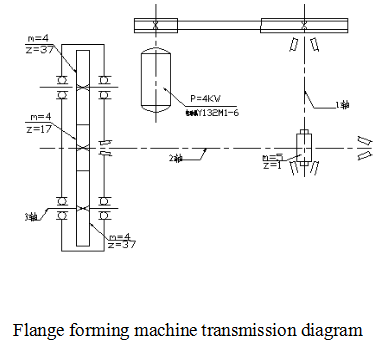

بعد التدريب في المصنع ومناقشة زملاء الدراسة، تم وضع مخطط النقل في البداية على النحو التالي: تم وضع المحرك على الحامل، ويتم تشغيل المحرك بواسطة بكرة الحزام V لقيادة الدودة والدودة تمت مزامنة التروس، والتروسين الكبيرين بواسطة الترس الصغير الموجود على عمود التروس الدودي.تعمل العملية أيضًا على دفع الأسطوانات الداخلية والخارجية للغلاف الخارجي إلى الدوران.التخطيطي هو كما يلي:

الحساب الشامل لقطار القيادة

1. حساب الكفاءة الكلية

نظرًا لأن نظام النقل ينتمي إلى مخفض مركب، فإن البكرة وجزء الدودة متصلان في سلسلة، وجزء الترس متوازي.التحقق من كفاءة سلسلة دليل التصميم الميكانيكي هي نتاج كفاءة مكونات ناقل الحركة على جميع المستويات.

=……، كفاءة النوع الموازي هي مجموع كفاءة النقل لكل مرحلة والكفاءة الإجمالية.

التحقق من كفاءة البكرة ع = 0.96، كفاءة الدودة (بما في ذلك المحامل) ث = 0.75، محمل دوار r = 0.99، قسم التروس ز = 0.95.وبالتالي فإن الكفاءة الإجمالية للآلة هي =0.96x0.75x0.99²=0.67.

2. تحديد نسبة التروس الإجمالية وتوزيعها

تحقق من دليل 'التصميم الميكانيكي'، نموذج Y132M1-6، سرعة التحميل الكاملة للمحرك هي n1=960r/min، P=4KW

سرعة العمل لأسطوانة هذه الآلة هي r=2m/min، القطر الخارجي العامل للأسطوانة حوالي D=200mm.وفقا للصيغة r=πdn/1000، فإن سرعة الأسطوانة هذه هي n2=3.2r/min.

نسبة التروس الإجمالية هي i=n1/n2=960/3.2=300

3. حساب سرعة وعزم الدوران لكل محور

سرعة رمح:

سرعة رمح:

سرعة رمح:

أوجد عزم الدوران لكل محور واحسب أولاً قوة كل محور.

P1=ص *ص *ص = 4 × 0.96 × 0.99 = 3.8 كيلو واط

P2=P1*ث * =3.8×0.75=2.85 كيلو واط،

ص3=ف2*ز *ص ^ 2 = 2.85 × 0.95 × 0.99 ^ 2 = 2.65 كيلو واط.

عزم الدوران رمح:

عزم الدوران رمح:

عزم الدوران رمح:

استخدام وصيانة علبة التروس

1. افحص مستوى الزيت المشار إليه على علامة الزيت الموجودة على جانب علبة التروس قبل استخدام الجهاز.إذا كان مستوى الزيت أقل من خط الزيت، فيجب ملء الزيت من فتحة الزيت الموجودة في غطاء الخزان حتى الوصول إلى خط الزيت.

2. قم بتشحيم فتحات التزييت الأربعة الموجودة على الجانب الخارجي لخزان زيت التشحيم الخاص بمحامل التشحيم الموجودة على محوري الأسطوانة السفلية.

3. بالإضافة إلى محرك الحزام، يتم تثبيت أجزاء النقل الأخرى في الصندوق المملوء بالزيت الميكانيكي، ويمكن تشحيم جميع أجزاء النقل والمحامل بالكامل عن طريق الدوران الشبكي لناقل الحركة.

4. في الصيف يمكن حقن العلبة بالزيت الميكانيكي رقم 30 و رقم 40. في الشتاء يمكن حقن الزيت الميكانيكي رقم 20.بعد نصف عام من الاستخدام العادي، يمكن تنظيف علبة التروس وتزييتها مرة واحدة.الصيانة العادية و تعد الصيانة عاملاً مهمًا لضمان التشغيل الطبيعي للمعدات وإطالة عمر الخدمة.
