دليل تشغيل E21 لماكينة الضغط (شاملة كلمات المرور المهمة)

يتم استخدام E21 خصيصًا في آلات مكابح الضغط، ويمكنه تقليل تكلفة الماكينة إلى حد كبير والحفاظ على دقة الماكينة مع المتطلبات القياسية.الميزات الرئيسية هي كما يلي:

تظهر لوحة التشغيل.

تم توضيح وظائف مفاتيح اللوحة في الجدول.

وحدة التحكم E21 تستخدم جهاز عرض LCD بمصفوفة نقطية 160*160.تظهر منطقة العرض أدناه.

شريط العنوان: يعرض المعلومات ذات الصلة بالصفحة الحالية، مثل اسمها وما إلى ذلك.

منطقة عرض المعلمة: عرض اسم المعلمة وقيمة المعلمة ومعلومات النظام.

شريط الحالة: عرض منطقة معلومات الإدخال والرسالة السريعة، وما إلى ذلك.

إصدارات الاختصار في هذه الصفحة كما هو موضح في الجدول.

إجراء التشغيل الأساسي: يظهر في الشكل التبديل الأساسي وإجراءات تشغيل الجهاز.

لدى E21 طريقتان للبرمجة، وهما البرمجة ذات الخطوة الواحدة والبرمجة متعددة الخطوات.يمكن للمستخدمين إعداد البرمجة وفقًا للطلب الفعلي.

تُستخدم البرمجة ذات الخطوة الواحدة بشكل عام لمعالجة خطوة واحدة لإنهاء معالجة قطع العمل.عندما يتم تشغيل وحدة التحكم، فإنها ستدخل تلقائيًا إلى صفحة برنامج بخطوة واحدة.

خطوات العملية

الخطوة 1 بعد بدء التشغيل، سيدخل الجهاز في إعداد صفحة البرنامج أحادي الخطوة تلقائيًا.

الخطوة 2 يضعطحدد المعلمة التي تحتاج إلى إعداد، اضغط علىالمفتاح الرقمي لإدخال قيمة البرنامج، اضغط لإكمال الإدخال. يتم عرض نطاق الإعداد لمعلمة الخطوة الفردية في الجدول.

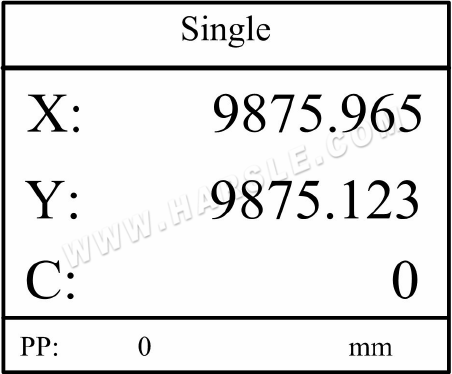

الخطوه 3 يضعط، سيتم تنفيذ النظام وفقا لهذا البرنامج، كما هو مبين في الشكل.

يتم استخدام برنامج متعدد الخطوات لمعالجة قطعة عمل واحدة بخطوات معالجة مختلفة، وتحقيق التنفيذ المتتالي للخطوات المتعددة، وتحسين كفاءة المعالجة.

خطوات العملية

الخطوة 1 عند التشغيل، يعرض الجهاز صفحة معلمة الخطوة الواحدة تلقائيًا.

الخطوة 2 يضعط، انتقل إلى صفحة إدارة البرنامج، كما هو موضح في الشكل.

الخطوه 3 يضعط، حدد الرقم التسلسلي للبرنامج، أو قم بإدخال رقم البرنامج مباشرة، مثل الإدخال '1'.

الخطوة 4 يضعط، أدخل إلى صفحة إعداد البرنامج متعدد الخطوات، كما هو موضح في الشكل.

الخطوة 5 يضعط ، حدد معلمة برمجة متعددة الخطوات والتي تتطلب الإعداد، وإدخال قيمة الإعداد، ثم اضغط، ويصبح الإعداد ساري المفعول.

الخطوة 6 عند الانتهاء من الإعداد، اضغط على، أدخل صفحة مجموعة معلمات الخطوة، كما هو موضح في الشكل.

الخطوة 7 يضعط، حدد معلمة الخطوة التي تحتاج إلى إعداد، وأدخل قيمة البرنامج، واضغط، ويصبح الإعداد ساري المفعول.

الخطوة 8 يضعطللتبديل بين الخطوات.إذا كانت الخطوة الحالية هي الخطوة الأولى، فاضغط على لإدخال الصفحة الأخيرة من إعداد معلمة الخطوة؛إذا كانت الخطوة الحالية هي الأخيرة، فاضغط على للدخول إلى الصفحة الأولى من إعداد معلمة الخطوة.يظهر نطاق إعداد المعلمة متعدد الخطوات في الجدول.

الخطوة 9 يضعط، سيعمل النظام وفق هذا البرنامج كما هو موضح في الشكل.

يمكن للجهاز اكتشاف الشذوذ الداخلي أو الخارجي تلقائيًا وإرسال رسالة إنذار.رسالة التنبيه متاحة في قائمة التنبيه.

الخطوة 1 في صفحة إدارة البرمجة، اضغط علىللدخول إلى صفحة البرمجة الثابتة.

الخطوة 2 في صفحة البرمجة الثابتة، اضغط علىللدخول إلى صفحة 'سجل الإنذارات' لعرض سجل الإنذارات بأكمله. كما هو موضح في الشكل، يمكن عرض أحدث 6 إنذارات ورقم الإنذار وأسبابه في هذه الصفحة.

يتم عرض سجل التنبيه والرسالة في الجدول
