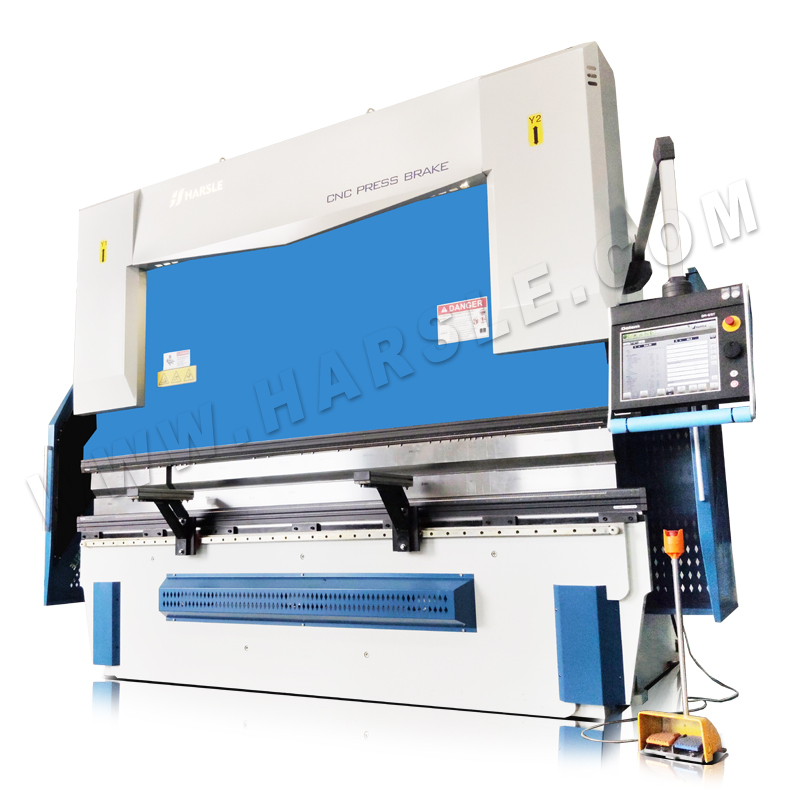

تصميم النظام الهيدروليكي لآلة الثني

1. المتطلبات الفنية

تصميم آلة ثني الصفائح المعدنية العمودية.يتم تشغيل الحركة لأعلى ولأسفل لرأس الماكينة هيدروليكيًا.دورة عملها هي: النزول السريع، الضغط البطيء، العودة السريعة.الشروط المحددة هي:

قوة الانحناء 1000000N

وزن الشريحة 15000 نيوتن

سرعة النزول السريع 23 مم / ثانية

سرعة الضغط البطيء (الانحناء) 12 ملم/ ثانية

سرعة الصعود السريعة 53 مم / ثانية

ضربة تنازلية سريعة 180 ملم

ضغط بطيء (الانحناء) السكتة الدماغية 20 مم

شوط الصعود السريع 200 ملم

2. تحليل المهام

وفقًا لوزن شريط التمرير هو 15000 نيوتن، من أجل منع شريط التمرير من السقوط بسبب الجاذبية، يمكن موازنة وزن شريط التمرير هيدروليكيًا، ويمكن تجاهل احتكاك دليل شريط التمرير.البداية و وقت الكبح للأسطوانة الهيدروليكية المصممة هو △ t = 0.2s.إن شريط التمرير لآلة الثني هو ترددي خطي لأعلى ولأسفل، والسكتة الدماغية صغيرة (200 مم)، لذلك يمكن استخدام أسطوانة هيدروليكية أحادية القضيب كمشغل، و الكفاءة الميكانيكية للأسطوانة الهيدروليكية ηcm = 0.91.لأن دورة العمل لآلة ثني الألواح سريعة. هناك ثلاث مراحل للنزول، الضغط البطيء (الثني)، والعودة السريعة.التبديل لكل منهما يتم التحكم في المرحلة بواسطة صمام اتجاهي كهروهيدروليكي رباعي الاتجاهات ثلاثي المواضع.عندما يعمل الصمام العكسي الكهروهيدروليكي في الوضع الأيسر، يتم تحقيق العودة السريعة.يتم تفريغ المضخة الهيدروليكية في الوضع المحايد، والمضخة الهيدروليكية سريعة ومتقدمة عند العمل في الموضع الصحيح.يتم التحكم في سرعة العمل عن طريق صمام تنظيم السرعة.يتم التحكم في التبديل بين التقدم السريع والتقدم الصناعي بواسطة مفتاح الحد.متى تنحدر آلة الثني بسرعة، ويجب أن تكون سريعة وتقلل من وقت السفر الخامل.تستخدم المضخة الهيدروليكية إمدادات زيت الضغط الكامل.يتم التحكم في شوط المكبس بواسطة صمام السكتة الدماغية.عندما يتحرك المكبس إلى حد معين عند وضعه بسرعة ثابتة، يتلقى صمام الشوط إشارة ويولد إجراءً لتحقيق الانتقال من التقدم السريع إلى التقدم الصناعي.عندما ينتقل المكبس إلى مرحلة الإنهاء، يتلقى مرحل الضغط إشارة إلى عكس صمام عكس الكهربائية الهيدروليكية.نظرًا لأن ضغط آلة الثني كبير نسبيًا، فإن ضغط غرفة مدخل الزيت يكون كبيرًا نسبيًا في هذا الوقت.لذلك، هناك حاجة إلى دائرة تخفيف الضغط المسبق من أجل منع تأثر المكونات الهيدروليكية بالضغط العالي أثناء العودة عالية السرعة من مرحلة العمل، ويمكن تفريغ دائرة الزيت بسلاسة.ولذلك، يمكن تصميم دائرة تخفيف الضغط المسبق على دائرة زيت العودة السريعة، ويتم ضبط سرعة تفريغ الدائرة بواسطة صمام الخانق.في هذا الوقت، يكون صمام الاتجاه في الوضع المحايد.عندما يتم تقليل الضغط إلى ضغط معين، فإن الاتجاه يتم نقل الصمام إلى الموضع الأيسر لتحقيق التفريغ السلس.من أجل مراقبة ضغط دائرة الزيت، يتم تركيب مقياس ضغط وصمام تنفيس عند مخرج المضخة الهيدروليكية، وفي نفس الوقت، يتم أيضًا تركيبهما يحمي النظام من التحميل الزائد.نظرًا لأن شريط التمرير يخضع لجاذبيته الخاصة، فيجب أن ينزلق شريط التمرير لأسفل.لذلك، يجب تصميم صمام أحادي الاتجاه يتم التحكم فيه هيدروليكيًا في دائرة الزيت لتكوين دائرة متوازنة سيولد قدرًا معينًا من الضغط الخلفي، وفي الوقت نفسه، يجعل عملية العمل مستقرة.تم تصميم صمام الفحص عند مخرج الزيت للمضخة الهيدروليكية لمنع الضغط الهيدروليكي من التأثير على المضخة الهيدروليكية وحماية المضخة.
