مقدمة أساسية لتصنيف آلة لف الألواح

الطبق آلة المتداول هو نوع من المعدات التي تعمل على ثني مادة الصفائح باستخدام اللفات.ويمكن أن تشكل أشكالاً مختلفة مثل الأجزاء الأسطوانية والأجزاء المخروطية.إنها معدات معالجة مهمة جدًا.

ومن عدد اللفات تنقسم إلى ثلاث رولات وأربع رولات.يتم تقسيم ثلاث بكرات إلى آلة درفلة ثلاثية بكرات متناظرة، وآلة درفلة ثلاثية بكرات قابلة للتعديل أفقيًا، وآلة درفلة ذات ثلاث بكرات قابلة للضبط القوسي، وآلة درفلة ثلاثية بكرات عالمية بالأسطوانة العلوية، وآلة درفلة هيدروليكية يتم التحكم فيها رقميًا.وهي مقسمة إلى ميكانيكية وهيدروليكية من ناقل الحركة.من تطور آلة الدرفلة، تكون الأسطوانة العلوية هي الأكثر تخلفًا، ويكون تعديل المستوى للأسفل متقدمًا قليلاً، ويكون تعديل القوس للأسفل هو الأعلى.

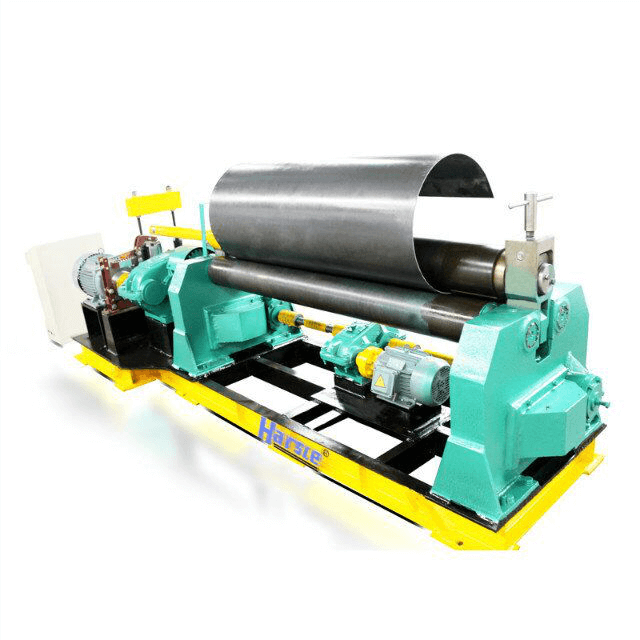

ميكانيكية ذات 3 أسطوانات متناظرة

خصائص أداء آلة درفلة الألواح المتناظرة الميكانيكية ذات ثلاث أسطوانات: هيكل الماكينة عبارة عن نوع متماثل ثلاثي الأسطوانات ، الأسطوانة العلوية في الموضع المتماثل المركزي للبكرتين السفليتين لحركة الرفع العمودية ، من خلال محرك الدودة الأم لسلك المسمار إلى احصل على شبكات حركة دوارة مع ترس الأسطوانة السفلي من خلال ترس الإخراج الخاص بالمخفض لتوفير عزم الدوران للصفائح المدرفلة.عيب هذا الجهاز هو أن نهاية الورقة تحتاج إلى ثنيها مسبقًا بمساعدة معدات أخرى.

ميكانيكية ذات 3 بكرات غير متماثلة

الخصائص الرئيسية لآلة لف الألواح غير المتماثلة الميكانيكية بثلاث بكرات: هيكل الماكينة غير متماثل بثلاث بكرات، مع الأسطوانة العلوية كمحرك رئيسي، والأسطوانة السفلية تتحرك عموديًا لتثبيت اللوحة، وتتشابك مع تروس الأسطوانة العلوية من خلال العتاد الأسطوانة السفلية.، في نفس الوقت مع محرك الأقراص الرئيسي؛بكرات جانبية لحركة الإمالة، مع وظائف مزدوجة للثني المسبق والدحرجة.هيكل مدمج، تشغيل وصيانة مريحة.

آلة اللف الهيدروليكية

الخصائص الرئيسية لآلة درفلة الألواح المتناظرة الهيدروليكية بثلاث أسطوانات: يمكن رفع الأسطوانة العلوية للآلة عموديًا، ويتم الحصول على المحرك الهيدروليكي للرفع الرأسي عن طريق الزيت الهيدروليكي في الأسطوانة الهيدروليكية الذي يعمل على قضيب المكبس؛يتم تشغيل الأسطوانة السفلية عن طريق الدوران، ويتشابك ترس الإخراج من خلال المخفض لتوفير عزم الدوران للملف.تحتوي الأسطوانة السفلية على بكرة دعم ويمكن تعديلها.الأسطوانة العلوية على شكل أسطوانة، مما يحسن استقامة المنتج، ومناسب لمختلف العلب الطويلة الشكل ذات الأشكال المستعرضة المختلفة.

يمكن لآلة لف الصفائح المتناظرة بثلاث بكرات قابلة للتعديل للأعلى أن تقوم بلف الصفائح المعدنية إلى قطع عمل دائرية، وقوسية، ومخروطية ضمن نطاق معين.البكرتان السفليتان لهذا الموديل عبارة عن بكرات محركة والبكرات العلوية عبارة عن بكرات مدفوعة.يتم استخدامه على نطاق واسع في بناء السفن والغلايات والطيران والطاقة الكهرومائية والكيميائية والهياكل المعدنية وصناعات تصنيع الآلات.

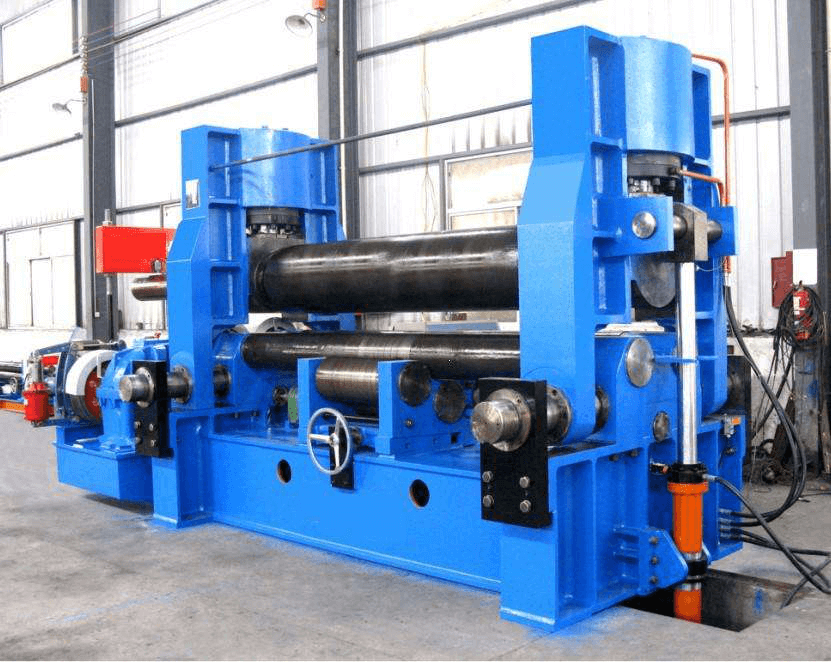

تعتمد آلة لف الألواح العالمية ناقل الحركة الهيدروليكي المتحرك للأسطوانة العلوية، وناقل الحركة الهيدروليكي المتحرك الأفقي للأسطوانة السفلية، ونظام تشغيل التحكم المركزي الكهربائي، يمكن للآلة إنهاء عدة لفات من شكل الأنبوب مسبقًا في أحد طرفي الورقة في وقت واحد، و يمكن أيضًا إجراء تسوية بلاستيكية معينة على الصفائح المعدنية.إنه يتميز بالثني المسبق المباشر، ويوفر الوقت، ويوفر المواد، والتكوين، والتحكم في النظام ويحسن درجة الأتمتة.
