مبدأ تطبيق المجمع في نظام التثبيت الهيدروليكي

مقدمة

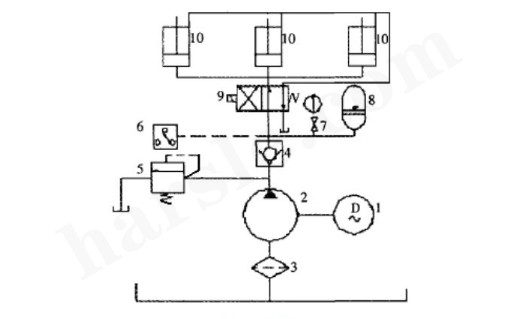

1-المحرك. 2-- مضخة هيدروليكية؛ 3--فلتر الزيت؛4--صمام الفحص؛5--صمام الفائض؛6--مرحل الضغط؛7--مقياس الضغط؛8--المراكم؛9--صمام الاتجاه؛10-- اسطوانة هيدروليكية

يستخدم نظام التثبيت الهيدروليكي على نطاق واسع في صناعة الأدوات الآلية. إنها تتميز بقوة التثبيت الكبيرة، التشغيل المريح، والأتمتة السهلة مع الأجهزة الكهربائية. ومع ذلك، فإن نظام التثبيت العام يحافظ على تشغيل المضخة والمحرك لفترة طويلة للحفاظ على ضغط ثابت للنظام، الأمر الذي لا يهدر طاقة قيمة فحسب، بل يزيد من تسخين النظام، ولكنه يقلل أيضًا من عمر المكونات الهيدروليكية بشكل كبير. كمكون مساعد هيدروليكي، يتم استخدام المراكم على نطاق واسع في الأنظمة الهيدروليكية للأدوات الآلية مع تحسين تكنولوجيا التصنيع. لهذا السبب، في التصميم الهيدروليكي للأداة الآلية، حصل استخدام المجمع لنظام التثبيت الهيدروليكي على نتائج جيدة.

كما هو موضح في الشكل 1، عندما تكون عملية التثبيت مطلوبة، يتم تشغيل المحرك 1، وتبدأ المضخة الهيدروليكية 2 في العمل، ويدخل جزء من زيت الضغط إلى أسطوانة التثبيت 10، ويدخل الجزء الآخر إلى المجمع 8 للتخزين . مع زيادة الضغط، عند الوصول إلى الحد الأعلى لضغط استخدام النظام، يشير مرحل الضغط 6 إلى توقف المحرك والمضخة الهيدروليكية عن طريق التحكم الكهربائي، ويتم الحفاظ على ضغط النظام بواسطة المجمع. عندما يتسرب النظام، عندما ينخفض ​​الضغط إلى الحد الأدنى لمرحل الضغط، يرسل مرحل الضغط إشارة لبدء تشغيل المحرك والمضخة لتجديد ضغط الزيت. يتم تحديد الوقت من توقف المضخة الهيدروليكية إلى إعادة التشغيل من خلال عدد أسطوانات التثبيت في النظام وتسرب النظام. وفقًا للتجربة، إذا كان التحكم في تسرب النظام أفضل، فيمكن أن يكون الفاصل الزمني من 2 إلى 3 ساعات. وهذا يقلل بشكل كبير من وقت تشغيل المحرك والمضخة، ويقلل من توليد الحرارة للنظام، ويزيد من عمر كل مكون.

مبادئ التطبيق

في نظام التثبيت الهيدروليكي، يلعب المركم دورًا حاسمًا في الحفاظ على ضغط النظام، وتخزين الطاقة، وضمان التشغيل السلس. فيما يلي نظرة عامة على مبادئ التطبيق:

1. تخزين الطاقة

يقوم المجمع بتخزين الطاقة الهيدروليكية على شكل سائل مضغوط. عندما تولد المضخة الهيدروليكية ضغطًا أكبر مما يتطلبه النظام، يتم توجيه السائل الزائد إلى المجمع. يمكن إطلاق هذه الطاقة المخزنة مرة أخرى إلى النظام عند الحاجة، مثل أثناء ذروة الطلب أو للحفاظ على الضغط أثناء تقلبات النظام.

2. استقرار الضغط

تساعد المراكم في تثبيت الضغط الهيدروليكي عن طريق امتصاص ارتفاعات الضغط وتقلباته. يعد هذا أمرًا بالغ الأهمية للحفاظ على قوة التثبيت المتسقة ومنع انخفاض الضغط الذي قد يؤثر على أداء ودقة نظام التثبيت.

3. تقليل حمل المضخة

من خلال تخزين الطاقة الهيدروليكية الزائدة، تعمل المراكم على تقليل التردد والحمل على المضخة الهيدروليكية. يؤدي هذا إلى تحسين كفاءة النظام وطول عمره حيث لا يتعين على المضخة أن تعمل بشكل مستمر عند الضغط العالي.

4. التوسيد وامتصاص الصدمات

تعمل البطاريات على تخفيف الصدمات الهيدروليكية وتقليل تأثير تغيرات الضغط المفاجئة. وهذا مفيد بشكل خاص في التطبيقات التي تحتاج إلى تطبيق قوى التثبيت بسلاسة ودقة، مما يقلل من تآكل مكونات النظام الأخرى.

5. مصدر الطاقة الاحتياطية

في حالة انقطاع الطاقة أو خلل في المضخة، يمكن للمراكم توفير مصدر طاقة مؤقت للحفاظ على الضغط الهيدروليكي والأداء الوظيفي. وهذا يضمن بقاء نظام التثبيت جاهزًا للعمل حتى في المواقف غير المتوقعة.

6. تعويض التدفق

يمكن للمراكم تعويض التقلبات في معدل التدفق، مما يضمن أن نظام التثبيت الهيدروليكي يعمل بسلاسة حتى لو كانت هناك اختلافات في إمداد السائل الهيدروليكي.

أنواع البطاريات

بطاريات المثانة: استخدم مثانة مرنة لفصل السائل الهيدروليكي عن الغاز (عادةً النيتروجين) الذي يتم ضغطه لتخزين الطاقة.

بطاريات المكبس: استخدم مكبسًا لفصل السائل الهيدروليكي عن الغاز، مما يوفر كثافة طاقة عالية وقدرة على التعامل مع كميات أكبر.

مراكم الحجاب الحاجز: استخدم حاجزًا لفصل السائل الهيدروليكي والغاز، وهو مناسب للتطبيقات التي تتطلب تحكمًا دقيقًا في الضغط.
