منع مشكلة عملية الشغل

⒈ ثني قطعة العمل ذات الثقوب

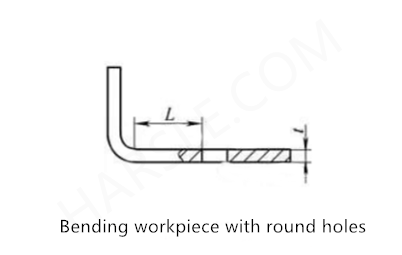

عندما تحتوي قطعة الشغل المنحنية على ثقب دائري أو ثقب دائري طويل، كما هو موضح في الشكل، حيث L هي المسافة من خط حافة الثقب إلى حافة المنطقة المنحنية، 't' هو سمك القطعة اللوحة، وإذا تشكل الثقب قبل الثني، وكان ضمن تشوه الانحناء، فبعد الثني، ستكون هناك حالة سحب، مما يؤدي إلى الأبعاد الخارجية لللوحة الانحناء عدم استيفاء الأجزاء لمتطلبات التصميم، كما ستتشوه الثقوب، ويجب اتخاذ التدابير الفنية لمنعها.

التدابير الفنية المتخذة لهذا الغرض هي:

① بالنسبة للثقوب المستديرة، إذا كانت L≥2t، يمكن تشكيل الثقب قبل ثني قطعة العمل.إذا كان هناك تشوه طفيف في الثقب، فإن مكبس الحفر يحتاج إلى إعادة التثقيب؛إذا كان L<2t، فيجب حفره بعد الضغط على قطعة العمل.

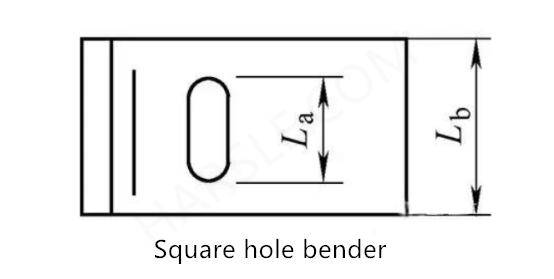

②بالنسبة للثقب المستطيل، وفقًا لمعالجة الثقب الدائري المذكور أعلاه، بشكل عام، لا يزيد طول الثقب الدائري عن 20% من عرض اللوحة، أي La ≥ 0.2 Lb، ولكن في حالات خاصة ، يجب تحليلها على وجه التحديد وفقًا للشكل الفعلي لقطعة العمل.

⒉ الوقاية من كسر الأجزاء غير القابلة للقص: يتسبب هيكل الألياف الذي يتكون أثناء عملية درفلة الصفائح الفولاذية، بسبب اتجاهها، في تباين الخواص الميكانيكية للمادة.في التشغيل الفعلي للورشة، عندما يكون اتجاه الألياف موازيًا لاتجاه خط الثني، تكون قوة الشد للمادة ضعيفة، ويتم كسر الزاوية المستديرة بسهولة.

التدابير الفنية المتخذة لهذا الغرض هي:

①إذا كان شكل النسيج موازيًا لاتجاه خط الانحناء، فيجب زيادة نصف قطر شريحة الانحناء، على الأقل ضعف نصف قطر الانحناء الأدنى للورقة.

②عندما يكون اتجاه ألياف الأنسجة عموديًا على خط الانحناء، فإن المادة تتمتع بقوة شد كبيرة ويمكن أن يكون نصف قطر شريحة الانحناء هو الحد الأدنى لنصف قطر الانحناء.

③عند ثني قطعة عمل ثنائية الاتجاه، يجب أن يكون اتجاه ألياف الأنسجة بزاوية مع اتجاه خط الانحناء.

⒊ ثني قطعة العمل لزيادة فتحة العملية:

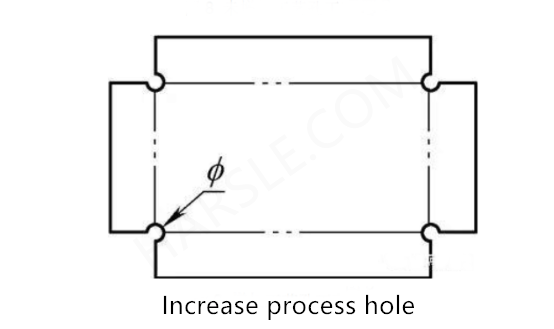

سيؤدي الضغط والثني على آلة الثني إلى تمزق الشريط.يجب إضافة فتحة العملية للوقاية، كما هو موضح في الشكل، حيث φ هو القطر والخط المنقط المزدوج هو خط الانحناء، ويتم تحديد قطر فتحة العملية.التدابير التقنية المتخذة لهذا هي كما يلي: يتم إضافة ثقب العملية على طول اتجاه خط الانحناء عند زاوية قطعة العمل المنحنية، ويكون قطر ثقب العملية حوالي 1.5 إلى 2.0 مرة من سمك اللوحة.

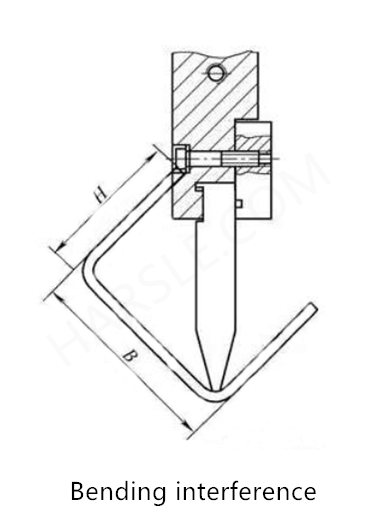

⒋ التدخل ومكافحة السكين: كما هو موضح في الشكل، حيث H هو ارتفاع قطعة العمل المنحنية وB هو عرضها.عندما تكون H≥B، فإن قطعة الشغل قد تتعرض للوحة ماكينة الثني CNC نظرًا لأن ارتفاع قطعة الشغل مرتفع جدًا.ظاهرة التدخلعندما H≥B، بالإضافة إلى حالة التداخل، إذا كانت قطعة العمل صغيرة، فقد يتصل الجانب المستقيم من الانحناء أيضًا بالجهاز العلوي لآلة الثني، وتحدث ظاهرة مقاومة السكين.

عندما تتداخل قطعة العمل المنحنية مع السكين أو تقاومها، فإن الضغط على القوة الخارجية سيؤدي إلى أن تكون زاوية ثني قطعة العمل أقل من المطلوب.

التدابير الفنية المتخذة لهذا الغرض هي:

① بالنسبة لظاهرة التداخل، تم اعتماد طريقة التحويل العكسي للانحناء.تقوم السكاكين الأولى أولاً بكسر الزاوية المنفرجة في منتصف قطعة الشغل، وتقوم السكاكين الثانية والثالثة بالثني على كلا الجانبين، وتستخدم سكين الثني للثني، كما هو موضح في الشكل.

⒌وضعية خط ثني الجزء الجانبي:

نظرًا للحجم المعقد للجزء، فإن الحافة غير المستقيمة وتقاطع خط الثني قد يتسبب في صعوبة لمس حافة جزء الثني لآلة الثني CNC والثني اليدوي لخط الثني.

التدابير الفنية المتخذة لهذا الغرض هي:

① قم بالتحضير عند قطع اللوحة الرفيعة.يمكن قطع أجزاء اللوحة المتوسطة والرفيعة بواسطة آلة القطع بالليزر أو آلة القطع بالبلازما الدقيقة.عندما يتم قطع المادة، يتم قطع شق علامة الانحناء مباشرة على قطعة العمل، ويكون للشق تأثير أقل على اللوحة الرقيقة ويمكن إصلاحه لاحقًا.

② بعد قطع الطبق السميك، قم بالتحضير.قطع قطعة من نفس قطعة العمل مثل الجزء الأصلي كعينة أدوات الإسناد، ومتطلبات السماكة بشكل عام هي من 2 إلى 4 مم، ويتم قطع الفتحة على شكل V عند خط الثني لتسهيل تحديد الموضع والكتابه.
