دليل المستخدم من آلة القطع بالليزر المعادن

I معدات القبول وتحديد المستوى

1 معدات القبول والتفتيش

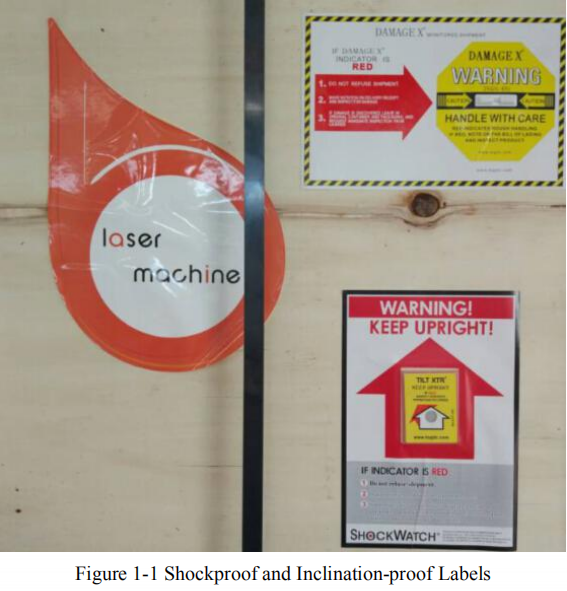

يرجى مراجعة ما إذا كانت حزمة الخارجي من الجهاز لديه أي ضرر بعد استلام المنتج. يسمى آلة حزم مع حالة خشبية مع علامات صدمات والميل للرطوبة كما هو مبين في الشكل 1-1. في حالة وضوح الشمسأنبوب على الأضرار X (صدمات) يتحول التسمية أحمر، فإنه يشير إلى أن الجهاز قد عانى من صدمة أثناء النقل أو التعامل. في حالة نافذة TILT XTR (الميل واقية) يتحول التسمية أحمر، فإنه يشير إلى أن الجهازقد عانىمن الميل أثناء النقل أو المناولة. كما هو مبين في الشكل المقارن 1-2، وكما هو مبين التسميات العادية في أرقام العليا، ومنها عندما أنبوب الكريستال ونافذة بدوره الأحمر وكما هو مبين في الأرقام أقل. في حالةأنبوب الكريستال أو نافذة أحمرا أو حزمة الخارجي لها ضرر واضح، يرجى الاتصال شركة التأمين أو الشركة للتفاوض على المسائل المتابعة.

معدات حزم مع حزمة خشبية، يجب إزالة الأشرطة أولا، ويتم إزالة لوحات خشبية من أعلى إلى أسفل لتجنب أي ضرر للمعدات في القضية. أي أجسام حادة يمكن استخدامها إلى Gash للحزمة فيلم الحماية للمعدات لتجنب أي خدش السطح والضرر من الدوائر الكهربائية، وستقوم الشركة لا تتحمل أي التزامات عن الأضرار الناجمة عن العملاء.

ملاحظات: بشكل عام، يتم وضع مصدر الليزر في حالة خشبية، وأنه لا بد من فك حالة خشبية بعناية وخصوصا عدم تلف كابل من الألياف البصرية. من أجل توفير حماية أفضل للمخرطة السرير، يقوم المغلفلا تفتح قبل تحديد موقف التنسيب.

1.1.2 محتويات التفتيش

يرجى تأكيد ما إذا كان المنتج الذي تلقى هو واحد اشترى لك، والتحقق ما إذا كان المنتج لديه أي ضرر أثناء النقل تأكيد ما إذا كانت المكونات كاملة وخالية من أي ضرر.

في حالة وقوع ضرر والنقل، وطراز المنتج برنامج الأمم المتحدة للمطابقة أو ملحق في عداد المفقودين، يرجى الاتصال مع شركتنا في الوقت المناسب.

1.2 متطلبات التثبيت والملاحظات

متطلبات الأرض

يجب 1.THE أساس تركيب المعدات تكون مسطحة، والفرق ارتفاع عناصر مثل مخرطة السرير، الماء المبرد، ومجلس الوزراء السيطرة، وجهاز تحميل تلقائي أو منصة التغذية الأدوات (لالروبوت)، ومصدر ليزريجب (مجلس الوزراء من نوع) لا يتجاوز 10MM.

ولا تقلل 2.THE سمك الخرسانة للسطح تركيب الشامل عن 200MM، يتعين على قوة ضغط لا أصغر من 30N / MM2 ويجب الحمل يكون أكثر من 30KN / M2

تتكون 3.THE سطح التركيب العام للمخرطة سرير من أسفل لوحة مسطحة استمرار تقع ضمن نطاق نقطة دعم. يتعين على لوحة / الضغط على أسفل لوحة جديدة من صنع تكون خالية من الخدوش أو الشقوق في تجفيفالظروف. لا يجوز أن مجموعة السفر من شعاع الليزر على العدسة أكثر من 0.5mm نظرا لميل مخرطة السرير.

متطلبات بيئية

1. متطلبات درجة الحرارة والرطوبة المحيطة

يجب تشغيل المعدات تحت جاف وجيد التهوية، ويجب أن تكون درجة حرارة الغرفة بين + 4 ℃ و+ 33 ℃. ويقترح أن العميل يوفر بيئة بالتعاون مع درجة حرارة ثابتة والرطوبة لالمعدات، إن وجدت. لا يجوز خفض درجة حرارة الغرفة أقل من + 4 ℃ عند تشغيل المعدات، في حالة الاغلاق. ملاحظات: تشويه الحرارةنتج عن أشعة الشمس المباشرة في جانب واحد ومسبل الهواء في الجانب الآخر يجب تجنبه (على سبيل المثال، إذا تم تثبيت المعدات في موضع الإطار، يمكن اعتمادها مصاريع لتجنب مثل هذه الظروف).

2. الهواء الخارجي

لكي لا تؤثر على جودة القطع، فإنه أمر لا بد منه لضمان عدم وجود الحبوب أو مواد قادرة على امتصاص أشعة مع طول موجة من 1.064um موجود حول الجهاز، مثل المذيبات التي تحتوي على البخار المنبعث في اللوحة أو البخارصدر عن جهاز لإزالة النفط.

3. التبريد نظام مراقبة

اكتمال التبريد نظام التحكم عن طريق دوران الهواء الداخلي داخل وعاء نظام التحكم، والتي يمكن التأكد من أن قطع كهربائية لن تكون ملوثة بفعل الغبار والأوساخ إلى أقصى حد. في غرفة رطبة ليستمناسبة لتشغيل نظام التحكم، قد يؤدي بيئة رطبة في التآكل من نقاط الاتصال بين قواطع والتتابع.

4. شرط الاهتزاز

من اجل الحفاظ على الأداء التشغيلي الأمثل، يرجى التأكد من أن المعدات ليست تحت تأثير قوة خارجية حول المعدات. القوى الخارجية المؤثرة على تشغيل المعدات وتشمل: شاحنة الرافعة الشوكية، والأرضسيارة الناقل، وما إلى ذلك؛ تركيب مباشرة أو تفكيك آلة أخرى بجانب المعدات؛ آلات تسبب الاهتزاز إلى جانب المعدات، مثل اللكم آلة، الانحناء آلة قطع ورقة آلة معدنية.

وضع المكونات

ومن الضروري للتخطيط لموقف وضع الماء المبرد، ومجلس الوزراء السيطرة، مصدر الليزر، مخرطة السرير أو الهزال شعاع (لالروبوت) وأجزاء أخرى، وقواعد موقف وضع أجهزة مختلفة هي في الأساس نفسها، التي يمكن أن تكونيشار إلى في تخطيط نموذج مختلف في المجلد الأول من الدليل.

مخرطة السرير

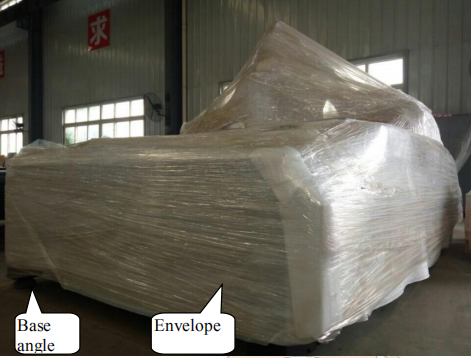

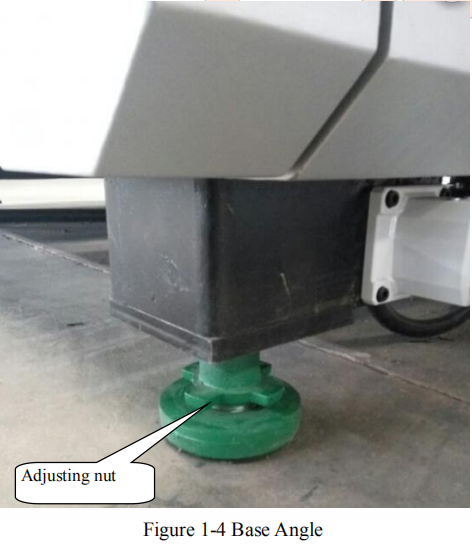

موقف وضع مخرطة السرير على أن تؤكد أولا، شاحنة شوكة رفع أو أدوات أخرى يمكن استخدامها لرفع السرير مخرطة حول 80cm لتثبيت زاوية قاعدة. فمن الضروري لضمان أن السرير مخرطة يتم وضعها فيموقف جيد التخطيط (الشكل 1-3)، ثم المغلف من مخرطة السرير يجب إزالتها، ويجب أن توضع مواد التعبئة والتغليف إزالتها في موقف يسميه العملاء في الموقع وتنظيفها في الوقت المناسب. يجب المكسرات في زاوية الأساس يكونتعديل على حدة (الشكل 1-4)، وقياس مستوى أو شريط مستوى يمكن استخدامها لضبط مستوى مخرطة منصة السرير. في حالة أجهزة مثل منصة لتبادل، والغطاء الخارجي، قطع الأنابيب والوجود تغذية التلقائيخارج مخرطة السرير، يجب مراعاة مبادئ من الكبير والصغير ومن الداخل إلى الخارج، ويتم توصيل كل مكون جيدا بعد وضع جيد.

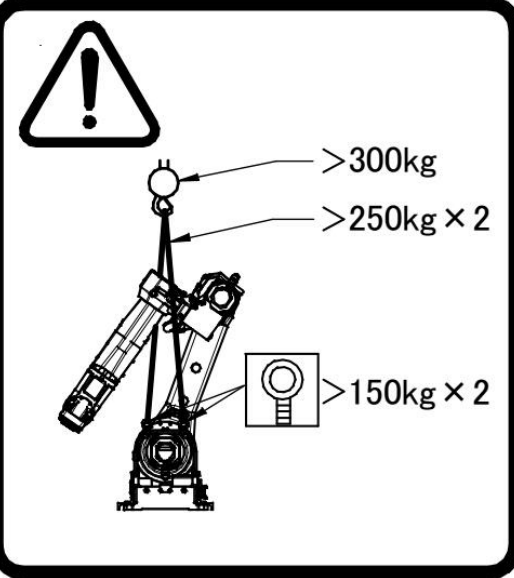

يجب أن يتم RC سلسلة تتلاعب آلة قطع مع رافعة، والحبال ويمكن ربط على الترباس رفع الجهاز كما هو مبين في الشكل 1-5. يرجى ملاحظة أن حمولة الرافعة ورفع الحبل يجب أن يكون أكبر من 300KG.

طرق ومذكرات للنقل والمناولة:

يسمح 1.No واحد لتسلق أو الوقوف أو وضع جسم ثقيل على حزمة مربع.

يسمح 2.No واحد لسحب أو نقل المنتج من قبل كابل توصيل المنتج.

3.It يمنع منعا باتا الاصطدام أو خدش لوحة والعرض.

يجب 4.The مربع حزمة يكون المنتج خاليا من الرطوبة، على المدى الطويل التعرض لأشعة الشمس أو المطر.

يوقف 5.The مناور بعناية أو رفعها أثناء التثبيت ويحظر أي تصادم. لا يسمح للحبل سلك للمس المعدات وغير ذلك، يجب استخدام الكائن لينة للانفصال.

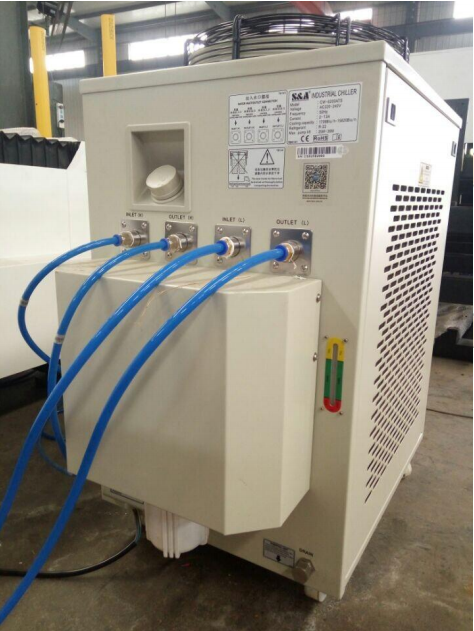

براد مياه

وقد تم تجهيز الماء المبرد مع عجلة القيادة، وبالتالي فإنه يمكن نقلها إلى المكانة التي تليق بها بعد تعبئة المياه في مكان واسع. فمن المستحسن أن توضع في الجزء الخلفي قطري الأيمن من السرير مخرطة (المستخدم أمام الجهاز).

ملاحظات: 1. يمنع منعا باتا لتركيب وحدة في غرفة التهوية غير المغلقة أن تكون المسافة من أعلى وحدة تكون على الأقل 2.5M إلى كائنات أخرى لضمان تدفق الهواء والافراج. وفي الوقت نفسه، والمسافة منيجب أن يكون الماء المبرد على الأقل 1.5M إلى غيرها من الأشياء من حوله للتأكد من أن الرياح الساخنة من الماء المبرد لن تتدفق مرة أخرى إلى السطح، مدخل الهواء من الماء المبرد. 2. يتم تعبئة الماء المبرد بالماء النقي،الماء المقطر أو منزوع الأيونات الماء، وليس السائل للتآكل، ومكافحة تجميد-حل أو عكر (مع خيطية الشكل، نديفة أو الحبيبية مع وقف التنفيذالمواد الصلبة) الماء أو الماء مع رائحة غير مرغوب فيها يمكن أن تضخ في الماء المبرد. 3. أي اتصال غير الضرورية (مثل اليدين) مع الماء يجب تجنبها عند تعبئة المياه، وجميع المعدات المساعدة للحقن الماء، مثل مضخةوخرطوم يجب أن تستخدم فقط لهذا الماء المبرد. 4. ومن الموصى به ليحل محل الماء في الماء المبرد في اثنين - ثلاثة أشهر.
