ثني الصفائح المعدنية بواسطة مكابح الضغط

تصفح الكمية:20     الكاتب:محرر الموقع     نشر الوقت: 2018-01-05      المنشأ:محرر الموقع

رسالتك

وفقًا للموضع النسبي للقالب العلوي والسفلي في عملية الانحناء ، يمكن تقسيم معالجة مكابح الضغط إلى طريقتين: الانحناء الهوائي والضغط على الانحناء السفلي.

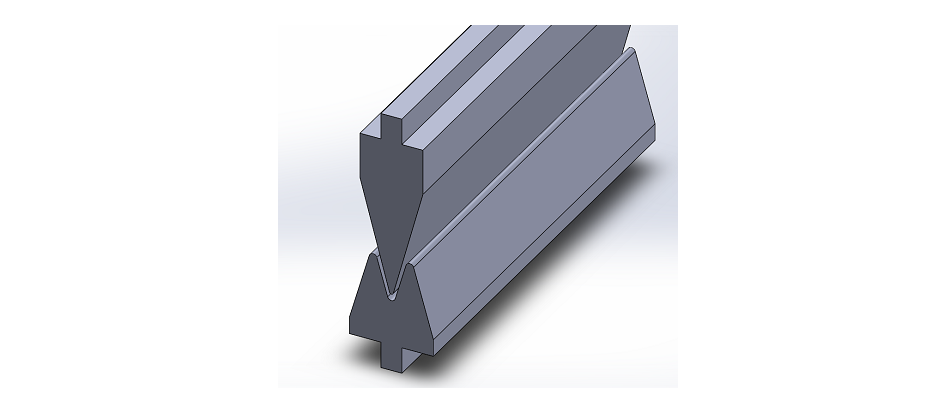

ثني الصفائح المعدنية بواسطة مكابح الضغط (1)

ثني الهواء

أثناء عملية الانحناء ، لا يتم الضغط بإحكام على القالب العلوي والقالب السفلي لمكابح الضغط ، عن طريق تعديل عمق القالب العلوي في فتحة القالب السفلية للحصول على زاوية الانحناء المطلوبة. يسمى هذا النوع من طرق الانحناء الانحناء الهوائي.

كلما كان القالب العلوي أعمق في القالب السفلي ، كلما كانت زاوية الانحناء أصغر ، يكون العكس صحيحًا أيضًا.

نظرًا لمرونة المادة ، يجب أيضًا مراعاة استخدام الانحناء المفرط للتحكم في مقدار الارتداد.

ميزة الانحناء الهوائي هي أنه يمكن استخدام عدد أقل من القوالب لتحقيق غرض التشكيل مع مجموعة متنوعة من الزوايا ، وضغط المعالجة المطلوب صغير.

بشكل عام ، يمكن تحديد نسبة السماكة B للمادة إلى عرض الفتحة على شكل V V للقالب السفلي من أجل الحصول على تأثير الانحناء الأمثل:

(1) - عندما يكون سمك المادة أقل من 12.7 مم ، يكون B: V IS 1: 8

(2) عندما يكون سمك المادة 12.7-22.2 مم ، يكون B: V 1:10

(3) - عندما يكون سمك المادة 22.2 مم أو أكثر ، يكون B: V 1:12

النسب الثلاثة المذكورة أعلاه هي نسبة القالب القياسية ، والمواد منخفضة الكربون الصلب ، وقوة المواد 43.4 كجم / مم 2

عند برمجة خطوات الانحناء ، يمكن ضبط المعلمات المذكورة أعلاه في نظام CNC ، وإنشاء برنامج معالجة بعد المعالجة التلقائية.


اضغط على الانحناء السفلي

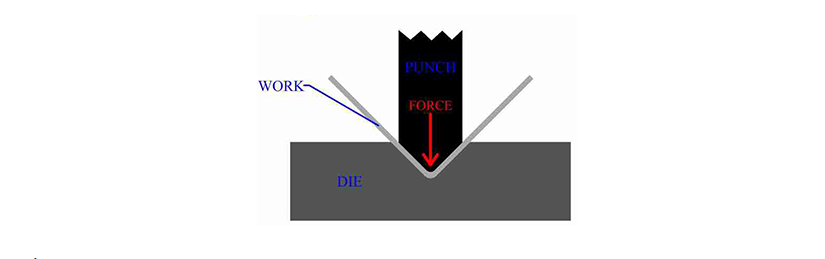

ثني الصفائح المعدنية بواسطة مكابح الضغط (2)


عند استخدام الضغط على الانحناء السفلي ، يتم ضغط الصفائح المعدنية بين القوالب العلوية والسفلية للحصول على زاوية الانحناء المطلوبة ونصف قطر الكوع. إنها مناسبة بشكل عام للكميات المتوسطة والكبيرة من الإنتاج ، لوحة المعالجة بسمك أقل من 2 مم ، نصف قطر الانحناء صغير ، دقة الانحناء عالية ، الدقة جيدة.

وتجدر الإشارة إلى أن ضغط الضغط على الانحناء السفلي أكبر من الانحناء بالهواء ، وعمومًا أكثر من 3 مرات ، ويجب أن تتكيف زوايا القالب مع زاوية اللوحة ، ونسبة القالب ، وهي نسبة سمك الورقة B للمسافة السفلية لفتح القالب V هي B: V = 1: 6
