ثلاثة شعاع أربعة آلية هيدروليكية الأعمدة

1. التكوين الأساسي لثلاثة آلة مكبس هيدروليكية من شعاع أربعة أعمدة

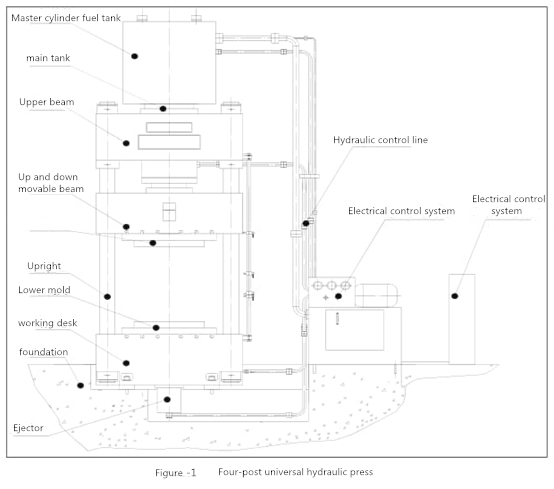

التكوين الأساسي للعمود المكون من ثلاثة أشكال آلة الصحافة الهيدروليكية مفهومة من خلال هذا الرقم. تقوم آلة الصحافة الهيدروليكية ذات الأربعة عمود بتحويل الطاقة الميكانيكية إلى طاقة الضغط من خلال نظام هيدروليكي من خلال المضخة الهيدروليكية ، وتستخدم مبدأ Pascal لنقل الطاقة اللازمة للعمل. تحكم الأسطوانات من خلال صمامات التحكم المختلفة والخطوط الهيدروليكية. علاوة على ذلك ، فإن حركة العمل المتخلفة للحزمة المنقولة مدفوعة يتم التحكم في الأسطوانة الهيدروليكية لتوفير الضغط المطلوب للعمل. بعد الانتهاء من الضغط على قطعة العمل المطلوبة ، يتم إخراج قطعة العمل التي تم تشكيلها من قبل أسطوانة طرد.

2. تحليل تسلسل العمل لآلة الصحافة الهيدروليكية الأربعة

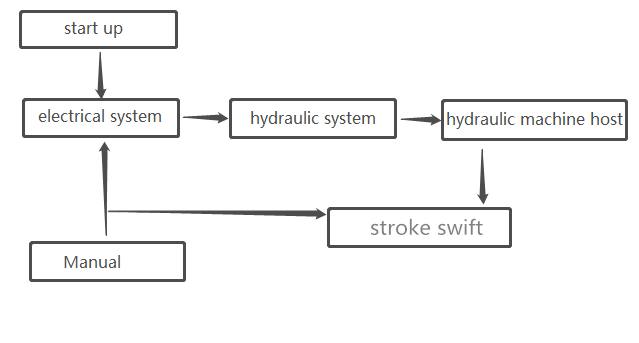

الشكل 2 الشكل 2 مخطط تسلسل آلة التحكم في آلة الصحافة الهيدروليكية بأربعة عمود

يتم التحكم في تسلسل التشغيل للأسطوانة الهيدروليكية بواسطة النظام الهيدروليكي والنظام الكهربائي في آلة الضغط الهيدروليكية.

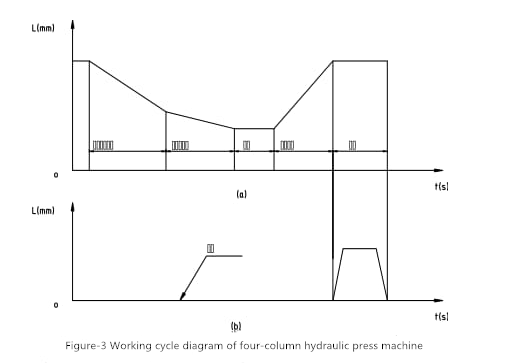

يوضح الشكل 3 (أ) تشغيل الأسطوانة الرئيسية ، ويبين الشكل 3 (ب) مخطط العمل لأسطوانة القاذف.

3. مقارنة الأسطوانات الهيدروليكية

● أسطوانة هيدروليكية نوع المكبس

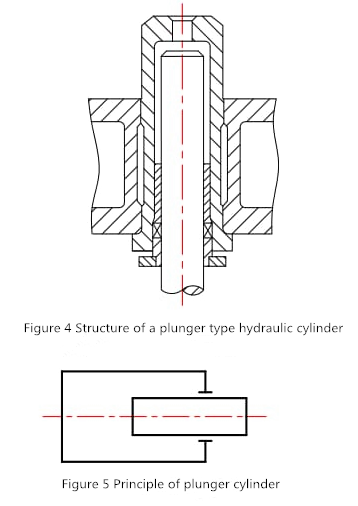

يظهر الشكل 4 أدناه الرسم البياني التخطيطي لأسطوانة الهيدروليكية من نوع المكبس ، ويظهر الشكل التخطيطي في الشكل 5 أدناه.

كما هو مبين في الشكل أعلاه ، يتكون بشكل أساسي من برميل الأسطوانة ، قضيب المكبس الهيدروليكي ، المكبس ، حلقة الختم ، حلقة دليل وغيرها من القطع. يتم استخدام بنية الحافة على كتلة الأسطوانة للتثبيت في الحزمة العلوية.

الميزات: لا تحتاج أسطوانة الزيت من نوع المكبس إلى تشكيلها ، أو حتى تحتاج إلى تشكيلها. من السهل تصنيعها وسهلة الصيانة. يتم استخدامه على نطاق واسع في آلة المطابع الهيدروليكية ، ولكن العيب هو أنه يمكن تعمل فقط في اتجاه واحد ، ويجب تحقيق الحركة العكسية من خلال اسطوانة العودة.

● اسطوانة المكبس

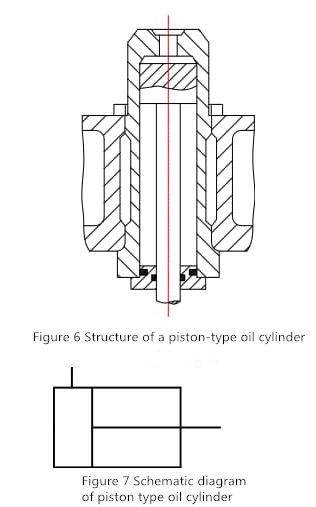

يظهر هيكل الأسطوانة الهيدروليكية المكبس في الشكل 6 أدناه.

الميزات: يمكن أن تدرك الحركة اليمنى واليسرى للأسطوانة الهيدروليكية ، والتي تعادل مزيج من أسطوانات هيدروليكية المكبس. ويستخدم هذا الهيكل من الأسطوانة الهيدروليكية على نطاق واسع في صغيرة ومتوسطة آلات الصحافة الهيدروليكية. هيكلها بسيط نسبيا وسهلة التصنيع.

● أسطوانة الزيت المركبة

أسطوانة زيت مركبة تجمع بين أسطوانة هيدروليكية من نوع المكبس واسطوانة هيدروليكية من نوع المكبس كأشكال أساسية.
