الانحناء تشكيل الصفائح المعدنية

الانحناء تشكيل الصفائح المعدنية:الانحناء وتشكيل من لوحة معدنية والتي أجريت على الانحناء آلة، لوحة وضعت على الانحناء آلة، مع ذراع الرفع التي سيتم تشكيلها لرفع الفرامل وسادة، والشرائح الشغل إلى الموقف المناسب، ومن ثم الحد من لوحة الفرامل التي سيتم تشكيلها على لوحة، من خلال ذراع الانحناء على الجهاز الانحناء لتحقيق المعدنية الانحناء صب.

تكلفة العملية:قالب قياسي (أي تكلفة)، عنصر واحد (منخفض التكلفة أو متوسطة).

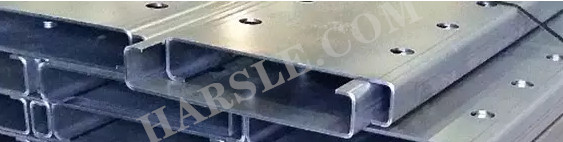

منتج نموذجي:الالكترونيات الاستهلاكية والتعبئة والتغليف والنقل والبناء الأجزاء المعدنية، الخ

تسفر مناسبة:التكيف مع الإنتاج الضخم لا يزيد عن 5000 قطعة، ويمكن أيضا تخصيص قطعة واحدة.

جودة:الانحناء مع دقة عالية ومجموعة الخطأ حول 0.1MM (0.004in).

سرعة:الانحناءات ويمكن إجراء 6 مرات في الدقيقة الواحدة، ولكن التكوين الأولي للآلة الانحناء وقتا طويلا.

مادة قابلة للتطبيق:مناسبة تقريبا لجميع المواد المعدنية، والمواد الأكثر شيوعا هي الصلب والألومنيوم والنحاس والتيتانيوم، والتي هي ليونة جيدة من الصفائح المعدنية.

متطلبات التصميم:

⒈The طول قطعة واحدة يمكن أن تصل إلى 16M (52ft).

⒉The طريق الانحناء المعادن يمكن إلا أن يكون خط مستقيم.

⒊The دائرة نصف قطرها الداخلي من المواد انحناء هو 1 مرة من سمك ورقة، ونصف قطرها الداخلي من منعطف من المواد الصلبة هو 3 مرات من سمك ورقة.

⒋If والصفائح المعدنية ليست معالجة بالحرارة، سمك منحنى يمكن أن يصل الى 50mm (2in).

عملية مفصلة:

والدافع لكمة من قبل أسطوانات هيدروليكية (توفير الضغط العمودي)، ويتم تحديد ضغط من قبل أربعة عوامل: لي طول، سمك ورقة، ليونة، والانحناء دائرة نصف قطرها.

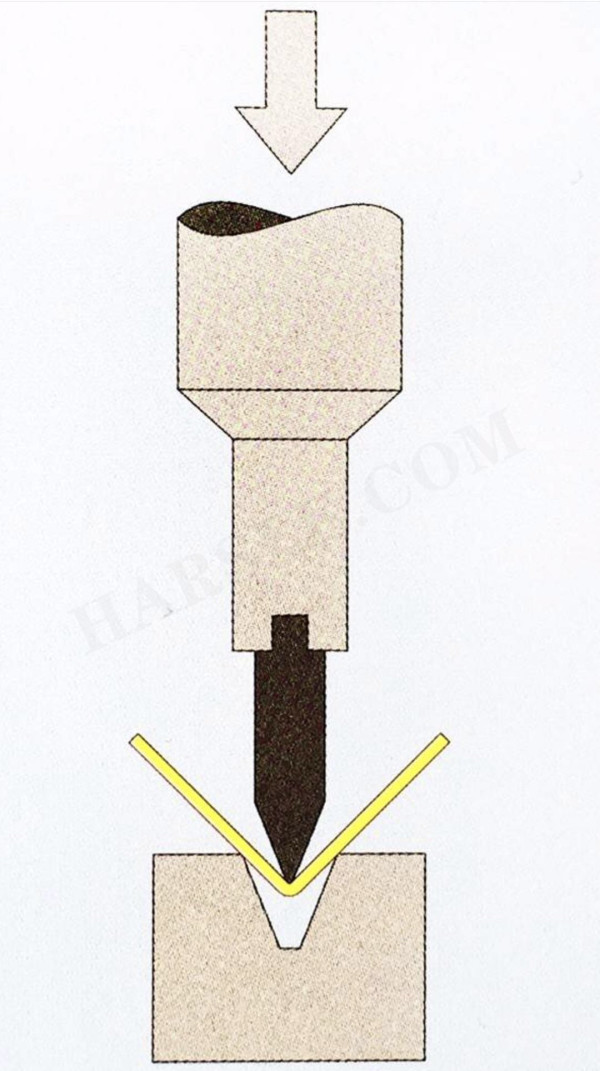

الخطوة 1:وضع جزء الصفائح المعدنية على استعداد على القالب الثابت.

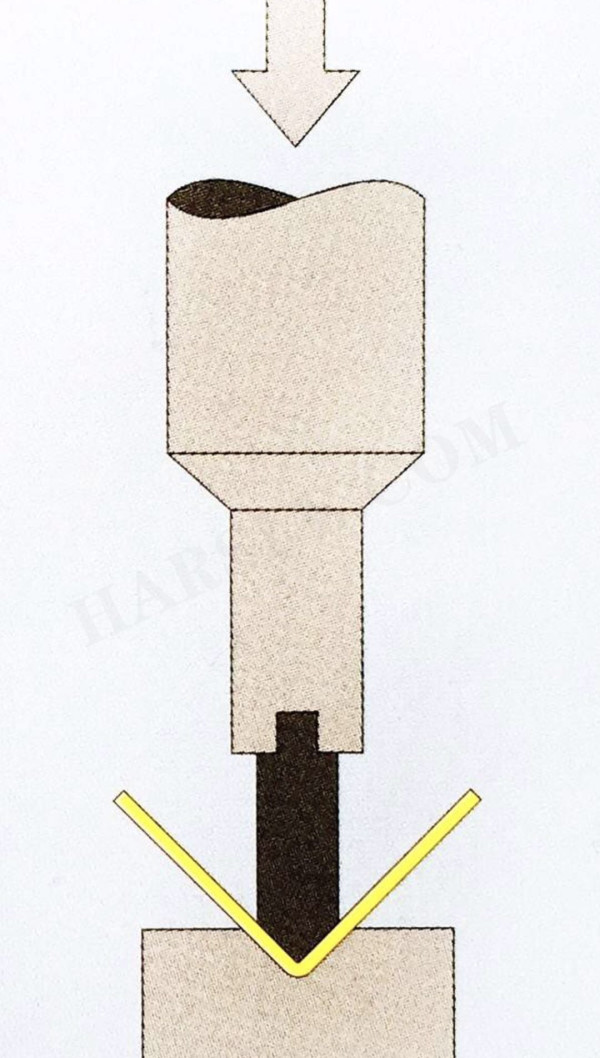

الخطوة 2: هو الدافع وراء لكمة من قبل أسطوانات هيدروليكية، وضغط الصفائح المعدنية وصولا الى تشكيل منحنى. كل منعطف يستغرق سوى بضع ثوان، ويتم التحكم في العملية برمتها من خلال جهاز كمبيوتر.

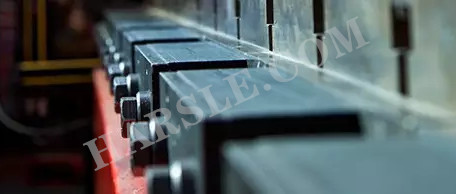

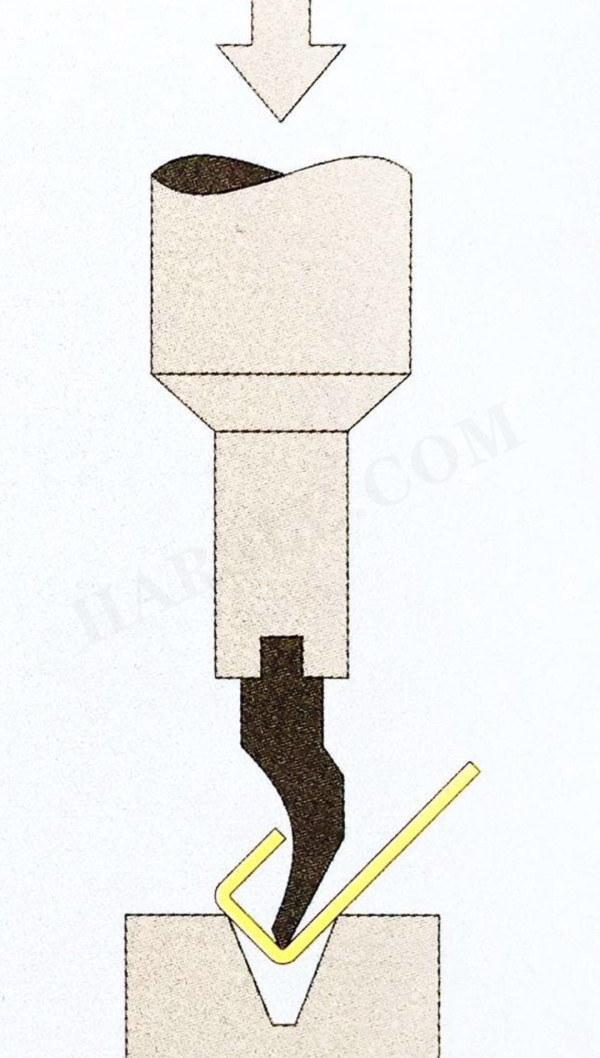

يتم تحديد شكل منحنى الصفائح المعدنية من نوع لكمة والثابت نوع العفن، وينقسم إلى القالب القياسية والعفن غير قياسي.
