اضغط على الفرامل
كيفية حساب طول السكتة الدماغية الصحافة
تطبيق الفرامل الصحافة
اضغط على الفراملق تستخدم على نطاق واسع في الطاقة والنقل والسيارات والآلات والتعدين وبناء السفن والطيران والعسكرية والآلات الزراعية وآلات البترول وصناعات توليد الطاقة.
أدوات الفرامل الصحافة

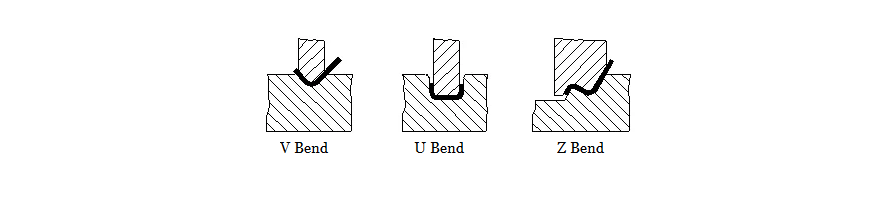

أدوات ضغط المكابح القياسية بما في ذلك اللكمات والموت ، من أجل ختم وفصل الصفائح المعدنية. يحتوي القالب من أجل التشكيل على تجويف ، بينما يمتلك حافة الشفرة للفصل.يمكنك التحقق من الدليل النهائي لأدوات المكابح الصحفية أولاً.

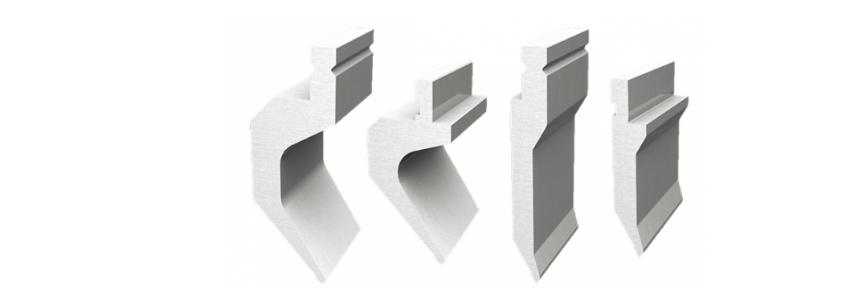

تستخدم عادة أدوات الفرامل الصحافة

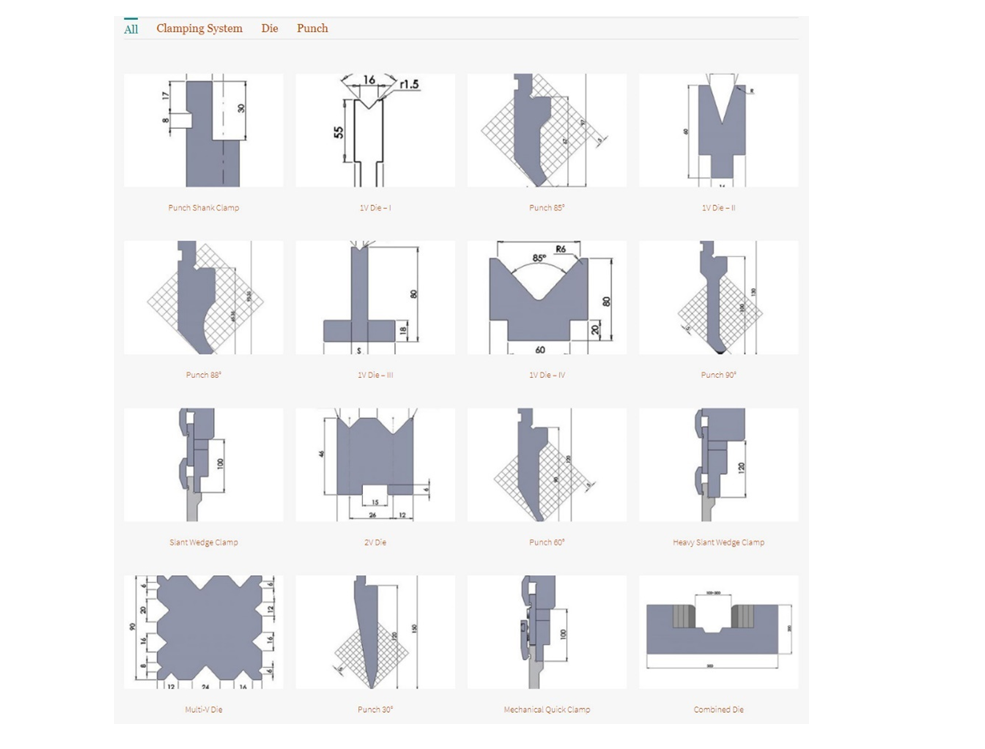

من أجل إطالة عمر خدمة القالب ، تم تصميم كمة مكابس الصحافة وتموتها مع زوايا دائرية بقدر الإمكان. أدوات مكابس الصحافة شائعة الاستخدام هي كما يلي.
وعموما ، فإن ارتفاع الحافة ذات حواف L ≧ 3t (ر = سمك لوحة). إذا كان ارتفاع حافة ذات حواف صغير جدا ، حتى استخدام قالب الانحناء لا يفضي إلى تشكيل.
أنظر أيضا:
غير-- الانحناء indndation التكنولوجيا وتطبيق يموت
محددات دقة أدوات المكبس الصحافة والزاوية.
المواد أدوات الفرامل الصحافة
عموما ، المواد من أدوات الفرامل الصحافة بما في ذلك T8 الصلب ، T10 الصلب ، 42CrMo ، و Cr12MoV.
Cr12MoV هو أيضا مادة جيدة. يمكن أن يكون راضيا عن الأداء باستخدام ، وأداء العملية هي أيضا جيدة. لكن الثمن سيكون باهظا.
42CrMo هو سبائك الصلب عالية القوة مروي وخفف مع قوة عالية ومتانة قوية. يمكن أن تعمل تحت درجة حرارة -500 درجة.
إنها تتطلب قوة عالية ، وصلابة عالية ، ومقاومة تآكل جيدة.
أنظر أيضا:
الصحافة الفرامل أدوات اختيار المواد وميزات الأداء.
كيفية اختيار أدوات الفرامل الصحافة
نرى:
كيفية اختيار الصحافة الفرامل يموت
أعلى 10 اعتبارات عند استخدام الأدوات اضغط على الفرامل

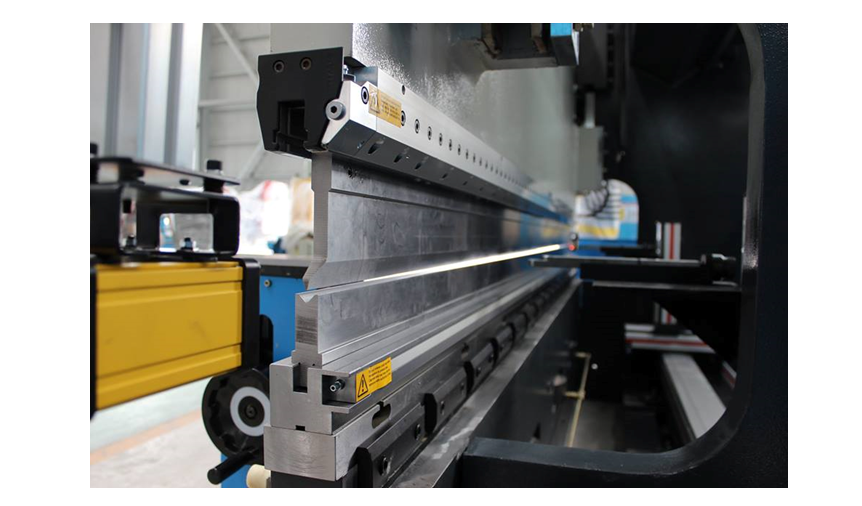

اضغط على أدوات الفرملة
اضغط على أدوات الفرامل

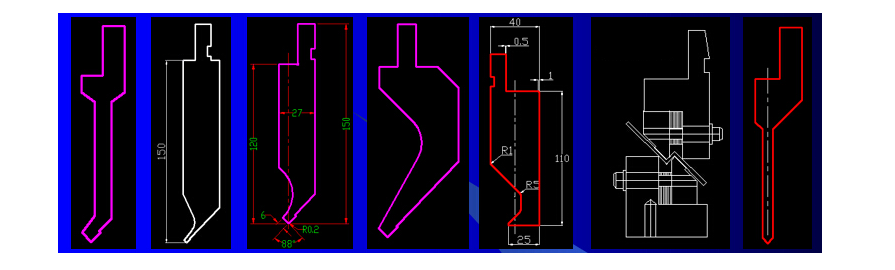

اضغط على نصف قطر المكابح (R) وزوايا الثقب
دائرة نصف قطرها لكمة شائعة الاستخدام بما في ذلك:
زوايا لكمة:
بشكل عام ، بالنسبة للوحة السفلية أقل من 3 مم مع كباس قياسي R0.6 ، تكون لزوايا النقطة:
ينبغي أن تكون زاوية الثقب السطحية أقل من زاوية التصنيع. على سبيل المثال ، إذا كنا نثني قطعة عمل بزاوية 90 درجة ، فيجب اختيار الثقب بزاوية مقدارها 88 درجة.
الفرامل الصحافة يموت الشكل
بشكل عام ، يموت فرامل المكبس ذات شكل V واحد وشكل V مزدوج ، من بين هذه الأشكال ، ولها أيضاً قالب فصل وتموت كامل الطول. قوالب مختلفة مناسبة لغرض تلفيق مختلفة.
باختصار ، يموت الموت المفرد بشكل أوسع بكثير من الموت المزدوج المزدوج ، في حين أن لفصل الفاصل تطبيق أوسع من الموت الكامل الطول.
عرض V V وزاوية dihedral V
عرض V:

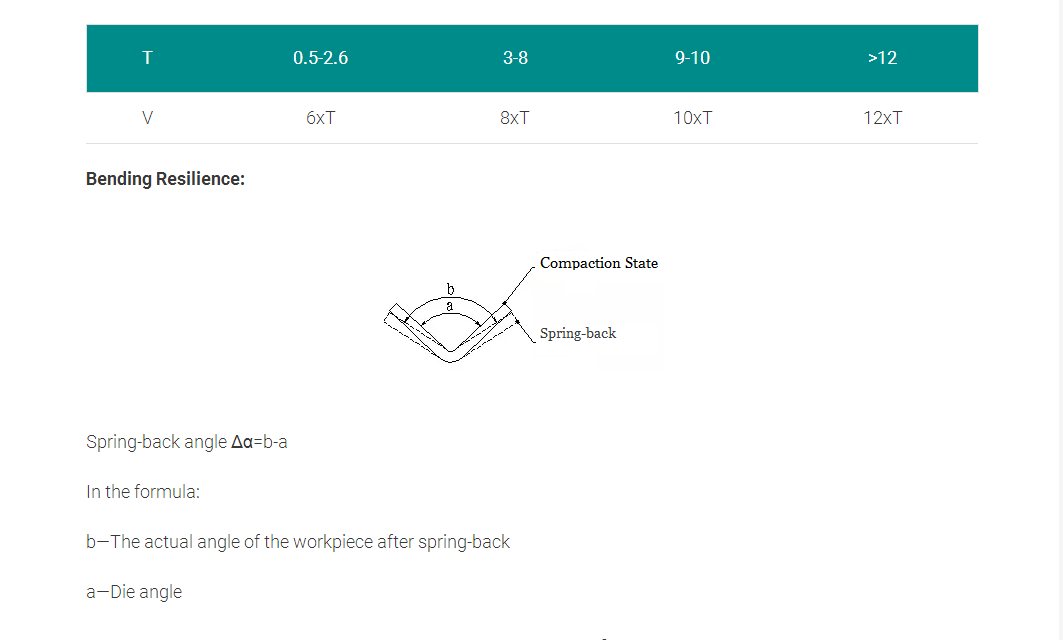

العلاقة بين عرض V وسمك لوحة (T):

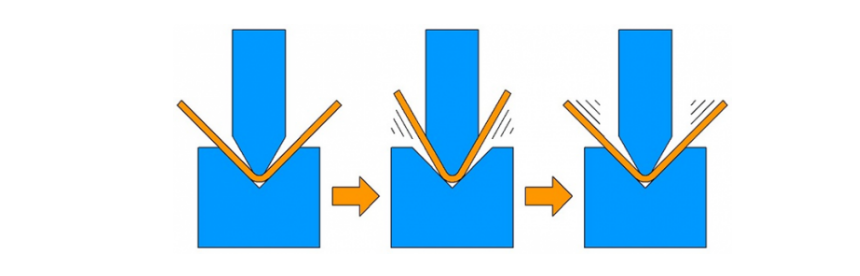

العوامل التي تؤثر على المرونة والتدابير اللازمة لخفض الربيع:
الخواص الميكانيكية للمادة

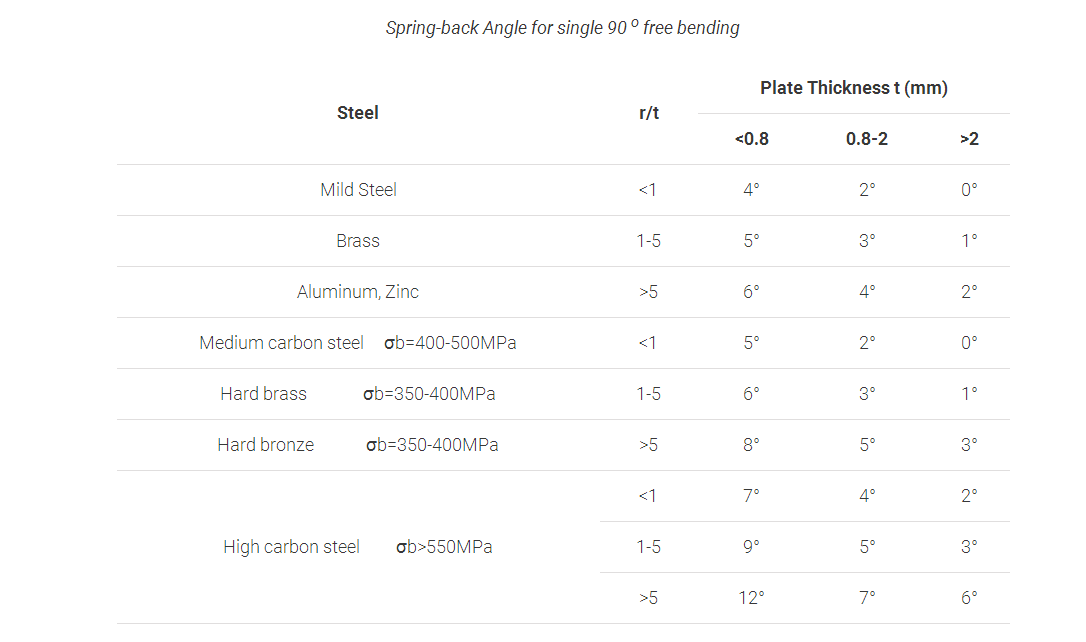

تتناسب زاوية الزنبرك الخلفية مع نقطة إنتاج المادة وتتناسب عكسياً مع المعامل المرنا E. من أجل تقليل الزنبرك الخلفي لتلك الصفائح المعدنية التي تتطلب دقة عالية ، الفولاذ منخفض الكربونيجب أن يكون الاعتبار الأول ، لا تختار الفولاذ الكربوني العالي والفولاذ المقاوم للصدأ.
كلما كان قطر الانحناء النسبي r / t أكبر ، كلما كانت درجة التشوه أصغر ، كلما زادت زاوية الارتداد.

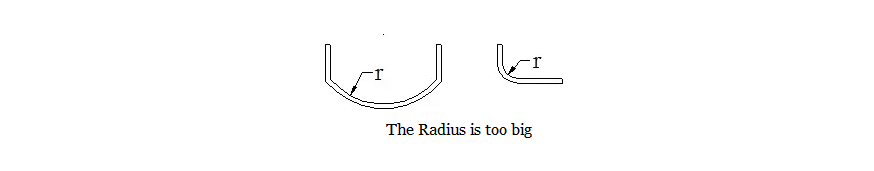

هذا مفهوم مهم جداً ، في حالة سماح خواص المواد ، يجب اختيار نصف قطر الانحناء الصغير لتحسين الدقة. على وجه الخصوص ، ينبغي إيلاء الاهتمام لتجنب تصميم أقواس كبيرة قدر الإمكان ، كماهو موضح في الشكل التالي. هذه الأقواس الكبيرة لها تأثير أكبر على الإنتاج ومراقبة الجودة:

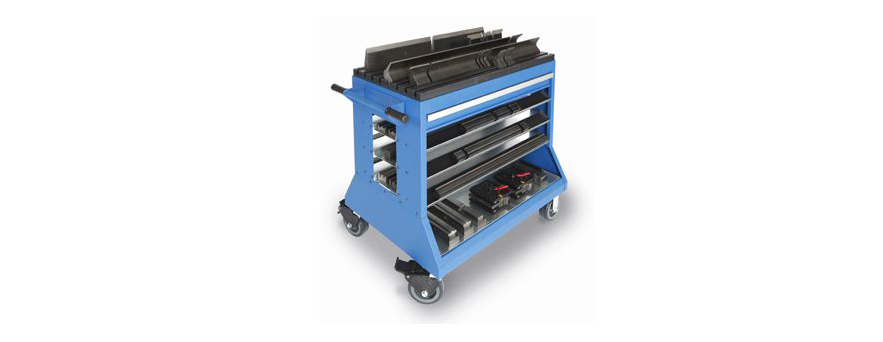

الفرامل الصحافة يموت مجلس الوزراء
